Datos del producto:
|
| Garantía: | 1 año | Lugar de origen: | Guangdong, China |
|---|---|---|---|
| Uso: | Maquinaria, electrónica, plásticos y así sucesivamente | Material: | Acero, granito |
| Demension: | 670x660x950m m | WD: | 92m m |
| Precisión: | 3um | Carga: | 180KG |
| Alta luz: | 2.a máquina de la medida de Vision,máquina de la medida de 3um Vision |
||

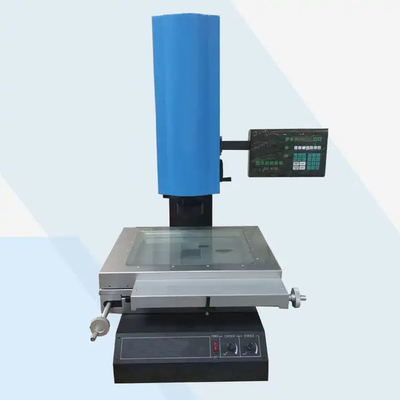

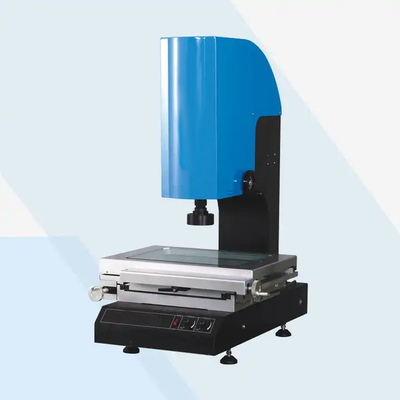

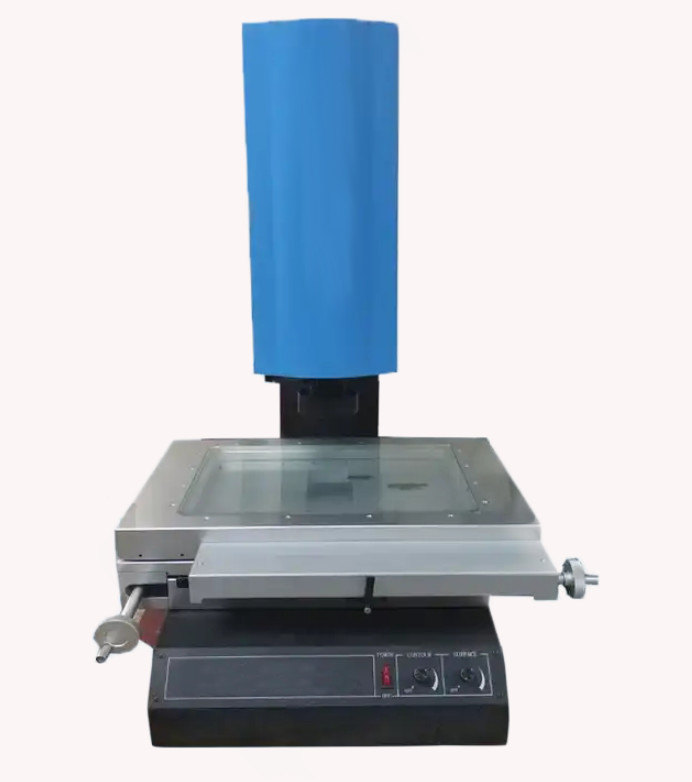

2.o sistema de medida de Vision con una exactitud de la medida de (3+L/200) Um
Descripción:
El sistema de medida de la visión por ordenador se compone de la cámara, lente, fuente de luz, tarjeta de la adquisición de la imagen y el ordenador, a través de la tarjeta de la adquisición de la imagen la imagen del objeto medido se transfiere al ordenador, después de tratamiento de la imagen, obtendrá el tamaño de objeto medido, la forma geométrica y la información de la calidad de superficie para el cálculo y procesar, y entonces según los parámetros preestablecidos de la blanco para la medida automática o la medida manual. En el proceso de producción, las características funcionales del sistema de medida de la visión por ordenador se pueden resumir con el uso del proceso. Este papel introduce principalmente las características funcionales del sistema de medida de la visión por ordenador.
Ha sido ampliamente utilizado en maquinaria, electrónica, aeroespacial, automotriz, los militares, molde, y otras industrias para la medida de precisión.
1. Puede medir el punto, la línea, el círculo, el arco y el óvalo, rectangulares y mejorar la exactitud con la función de colocación de múltiples puntos.
2. En términos de la metrología, la máquina puede probar y dimensionar anchura, longitud, altura, grueso, el diámetro, el ángel, la rectitud, la llanura, el perpendicularity, el grado circular, el coaxiality, el etc.
3. combinación de medidas, estructura de centro y la intersección de la estructura, el punto mediano de la construcción, línea estructura, una estructura redonda y punto de vista estructural.
Especificaciones técnicas y parámetros:
|
Modelo
|
GSA-2010
|
GSA-3020
|
GSA-4030
|
GSA-5040
|
|||
|
Tabla
|
Dimensión de la tabla del metal (milímetros)
|
404*228
|
500*330
|
606*466
|
706*606
|
||
|
Dimensión de cristal de la tabla (milímetros)
|
260*160
|
350*280
|
450*350
|
550*450
|
|||
|
Movimiento XY (milímetros)
|
200*100
|
300*200
|
400*300
|
500*400
|
|||
|
Capacidad de carga
|
aproximadamente 15 kilogramos
|
aproximadamente 20 kilogramos
|
aproximadamente 30 kilogramos
|
aproximadamente 35 kilogramos
|
|||
|
Peso (kilogramos)
|
180
|
260
|
315
|
500
|
|||
|
Dimensión (L*W*H, milímetros)
|
556*540*860
|
670*660*950
|
720*950*1020
|
800*1040*1020
|
|||
|
Sistema de alcance de medición
(Accesorios estándar) |
Cámara: TEO™ 1/3' ‘cámara del CCD color
|
||||||
|
Zoom: lente óptica profesional
Ampliación de la lente de campo: 0.7~4.5X WD: 92m m |
|||||||
|
Ampliación video: FOV 30~190X: 7~1.1m m
|
|||||||
|
Resolución de la escala: 0,5 μm
|
|||||||
|
Movimiento de Z (milímetro)
|
Estándar
|
150
|
|||||
|
Opción
|
200
|
200~350
|
200~450
|
||||
|
Exactitud E1*
|
Ex, μm del ≤ de y (3.0+L/200)
|
||||||
|
Exactitud E2*
|
Μm del ≤ de Exy (4.0+L/200)
|
||||||
|
Iluminación
|
La luz superficial y la luz de la transmisión adoptan LED, brillo ajustable
|
||||||
|
Poder
|
110/220V (CA), 50/60HZ 30W
|
||||||
FQA:
¿1.Are su compañía comercial o una fábrica?
La fábrica + comercial (integración), 17 años que se centran en los instrumentos de la prueba coloca, 11 años que exportan experiencia.
¿2.How para elegir los productos más convenientes?
Nuestro equipo profesional le dará la mejor sugerencia mientras usted nos diga qué clase de prueba usted necesita hacer y la especificación requerida.
¿3.What es las condiciones de expedición?
A lo más del tiempo, tenemos acción en la fábrica. Si no hay acción, normalmente, plazo de expedición es 15-20 días laborables después del recibo de depósito. Si usted es
en necesidad urgente, podemos considerar hacer el arreglo especial para usted.
¿4.Do usted aceptar servicio del arreglo para requisitos particulares?
Sí, por supuesto, podemos no sólo ofrecer las máquinas estándar, pero las máquinas también modificadas para requisitos particulares según su petición. No vacilamos decirnos sus
requisito, intentaremos nuestro mejor para cubrir sus necesidades.
¿5.Can nosotros visitar su fábrica antes de orden?
Sí, le acogemos con satisfacción con gusto e invitamos sinceramente o su equipo para visitar nuestra fábrica, ayudaremos a arreglar el hotel y a cogerle de aeropuerto.
¿6.Do usted tiene clientes de nuestro país antes?
Ahora nuestras máquinas de prueba se han vendido a más de 70 países, como los E.E.U.U., Canadá, Rusia, Reino Unido, Italia, Alemania, unión europea, la India,
Paquistán, Filipinas, Singapur, Tailandia y Vietnam, el Brasil y así sucesivamente.
¿7.How sobre su garantía?
Generalmente, nuestra garantía es un año. Dentro del período de garantía, podemos ofrecer la ayuda de la técnica y las piezas de la parte cambian, necesariamente, a nuestros ingenieros
puede ir a su lugar para un mejor servicio.
¿8.How sobre el embalaje para la máquina, se protege con seguridad durante el transporte?
Nuestra máquina es embalada por la caja de madera de la exportación estándar, él no será dañada. Hemos entregado muchas máquinas de prueba en el extranjero por el mar o por el aire
sin daño.
¿9.What es la orden proceso?
Investigación - cita - comunicación - el confirmar de la orden - pago del depósito - producción - que prueba y embalaje de la eliminación de errores - pago de la balanza - -
entrega - recepción del cliente - después del servicio.
10.How para instalar y para utilizar el producto
El producto se envía con las instrucciones de funcionamiento y vídeo de la versión inglesa.
