Datos del producto:
|
| Garantía: | 1 año | Viaje de Z-AXIS: | 75m m |
|---|---|---|---|
| Exactitud (Ancho-campo con el atascamiento): | 3+L/150um | Exactitud (de alta precisión con el atascamiento): | 2+L/150um |
| Repetibilidad (de alta precisión): | 1.5um | Capacidad de carga máxima: | 5Kg |
| Exactitud (Ancho-campo sin el atascamiento): | 3um | Viaje de X/Y-Axis: | 200x200mm |
| Alta luz: | sistema de medida de la visión,Sistema óptico de Vision |
||

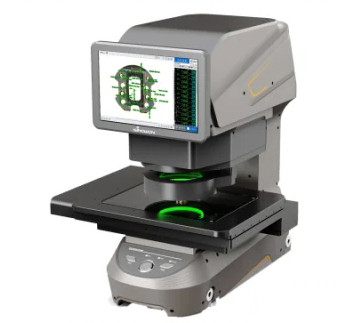

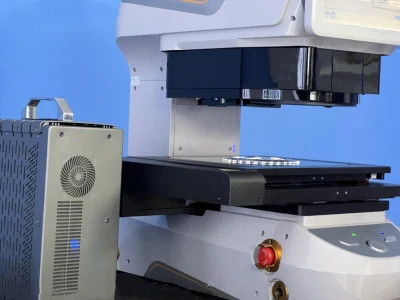

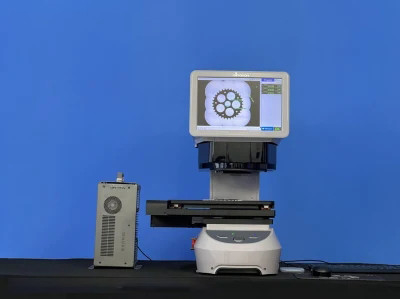

Medida de alta precisión bidimensional del sistema de Vision de la medida
Característica de producto:
Sistema de medida inmediato de Benchtop
Estructura de la tabla, tamaño compacto, fácil dirigir.
La medida del Uno-botón, se puede también hacer juego con la señal del IO de alcanzar la medida automática.
El informe se puede cargar automáticamente en sistema de gestión de datos.
Medida de alta precisión bajo luz superficial
Equipado de la lente de Telecentric de la ampliación y de la cámara doble dos 20MP, de la luz auto de la superficie del multi-ángulo y de la luz superficial coaxial opcional.
Con el algoritmo potente independiente del cálculo del borde del AI, puede realizar fácilmente el borde exacto que busca en la superficie y filtrar las áreas inválidas para el montón del límite.
La repetibilidad de la medida de la luz superficial puede también alcanzar el nivel similar como el de la luz inferior.
Medida rápida y operación fácil
Puede medir 100 dimensiones en un segundo, grandemente la reducción del tiempo de la medida.
El interfaz de la operación del software es simple y fácil ser entendido, y el ajuste del programa y del parámetro de la medida puede ser escrito fácilmente.
Con la concentración automática, la colocación automática y la función automática de la medida, cualquier persona la operación puede obtener resultados estables de la medida.
Especificaciones técnicas:
| Modelo | GSA-52F | GSA-53F | GSA-54F | ||
| Gama de medición | X | φ100 | 200m m | 300m m | |
| Y | 200m m | 200m m | |||
| Z | 75m m | 75m m | 75m m | ||
| FOV | Modo de alta precisión | 26m m x 18m m | |||
| Modo del Ancho-campo | φ100mm | ||||
| Repetibilidad | Modo de alta precisión | ± el 1.5μm | |||
| Modo del Ancho-campo | ± los 3μm | ||||
| Unidad mínima | los 0.1μm | ||||
| Exactitud | De alta precisión | Sin el atascamiento | ±1.5μm | ||
| Con el atascamiento | ±2+L/150μm | ±2+L/150μm | |||
| Ancho-campo | Sin el atascamiento | ±3μm | |||
| Con el atascamiento | ±3+L/150μm | ±3+L/150μm | |||
| Peso | 33 kilogramos | 45 kilogramos | 50 kilogramos | ||
| Sistema óptico | Cámara | 1" 20MP BW Camera * 2 | |||
| Lente | Lente doble de Telecentric de la ampliación | ||||
| Luz superficial | Luz portátil del Dos-anillo | ||||
| Luz inferior | Luz inferior paralela verde | ||||
| Capacidad | 5 kilogramos | ||||
| Software de medición | Software de GD&T | ||||
| Fuente de alimentación | el 220V±10%, 50Hz | ||||
| Ambiente de trabajo | Temperatura: 20±3ºC, humedad: 30-80%, vibración: <0> | ||||
| Dimensión (L*W*H) milímetro | 600*300*650m m | 600*410*650m m | 600*510*650m m |
||
