Datos del producto:
|
| Garantía: | 1year | Modelo: | GSA-87R |
|---|---|---|---|
| Dimensión (milímetro) (L*W*H): | 600*740*890 | Gama de medición (milímetro) (X*Y*Z): | 300*200*200 |
| Exactitud de medición (μm): | 2.5+L/100 | Repetibilidad (μm): | 2,5 |
| Peso (kilogramos): | 190kg | Resolución linear de la escala: | los 0.5μm |
| Alta luz: | sistema de medida de la visión,Sistema óptico de Vision |
||

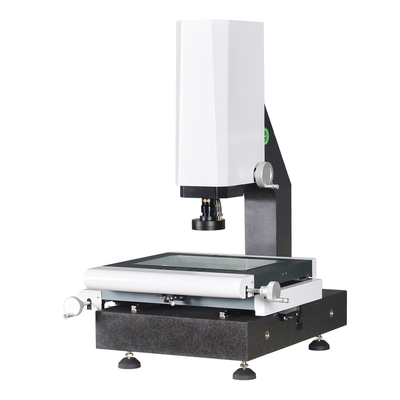

El sistema óptico de Vision midió exactamente la resolución linear de los 0.5μM
presentación del producto:
La máquina de medición óptica de la serie de GSA es un instrumento importante usado en su proceso del control de calidad de producto. Asegura la exactitud de la dimensión de su producto, hace sus productos más competitivos.
Configuración de hardware de la alta exactitud
La serie se configura con la vía guía linear de la alta exactitud, proporciona experiencia única del funcionamiento dinámico y del usuario final. También incluye el anillo superficial programable completo de la iluminación de 8 secciones LED, los transductores lineares 0.0005m m de alta resolución triaxiales, y software de medición potente.
Ingeniería inversa
La serie VMM de GSA es compatible con la punta de prueba del tacto de Renishaw como configuración opcional. Los usuarios pueden alcanzar fácilmente 2.o y las funciones de medición 3D en una máquina. El software puede calcular la compensación entre la lente óptica y la punta de prueba del tacto, se asegura de que todos los resultados de medición estén dentro de un sistema de coordenadas. Los resultados de medición pueden ser salida como dibujos 3D para la ingeniería inversa.
Compacto y exacto
La serie VMM de GSA es el modelo más común para la mayor parte de las fábricas que fabrican piezas exactas. Se cabe para las muestras de la pequeña cantidad que miden usos. el control de manual de 3 ejes, con software fácil de usar, permite que el operador maneje usando la máquina en un mismo breve periodo de tiempo.
ESPECIFICACIÓN
| Artículos | GSA-87R | |
| Dimensión (milímetro) (L*W*H) | 600*740*890 | |
| Gama de medición (milímetro) (X*Y*Z) | 300*200*200 | |
| Exactitud de medición (μm) | 2.5+L/100 | |
| Repetibilidad (μm) | 2,5 | |
| Peso (kilogramos) | 190kg | |
| Imagen y medición | CCD | cámara digital del pixel 1.2million |
| Lente | El manual abolló el zoom 0,7 -4.5X (la lente electrónica opcional de la reacción de la señal de la ampliación) | |
| Ampliación | 18-195X (para la referencia solamente. Con la diversas cámara y lente la ampliación será diferente) | |
| Campo visual | 8.1~1.3m m (para la referencia solamente, con diversa combinación de la cámara y de la lente, el valor será diferente) | |
| Distancia de funcionamiento | 90m m | |
| Resolución linear de la escala | los 0.5μm | |
| Sistema de conducción | Control de manual del eje de X/Y/Z | |
| Iluminación |
Luz programable de la superficie del anillo de la zona LED8, luz del paralelo de la parte inferior del LED (opcional: luz coaxial)
|
|
