Datos del producto:
|
| Garantía: | 12 meses, 1 año | Lugar de origen: | Guangdong |
|---|---|---|---|
| Exactitud de repetición: | 0.002m m | Certificado: | CE ISO |
| Ampliación objetiva: | 0.7X-4.5X | Poder: | Electrónico |
| Multiplicador compuesto: | 20~128X | Carga: | 30kg |
| Alta luz: | El laser basó el sistema de medida de Vision,sistema de medida de 4.5X Vision |
||

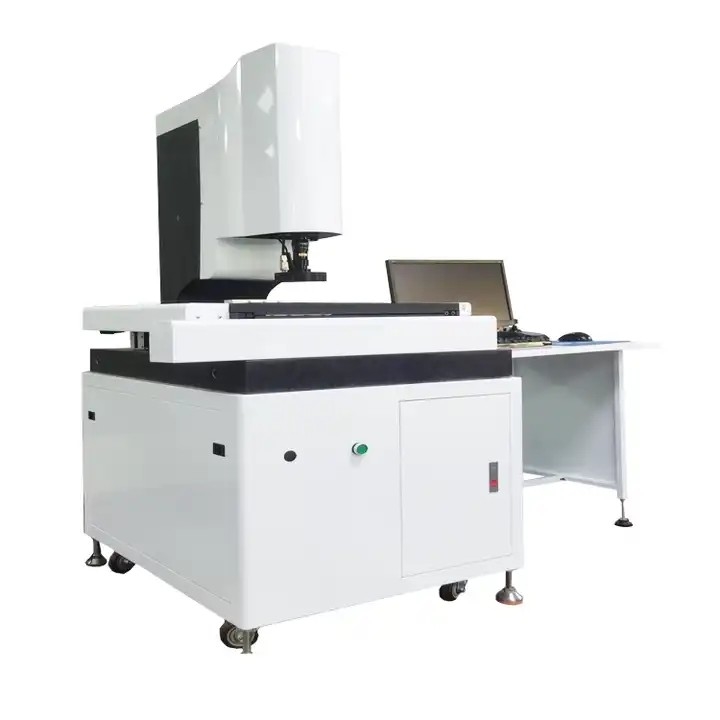

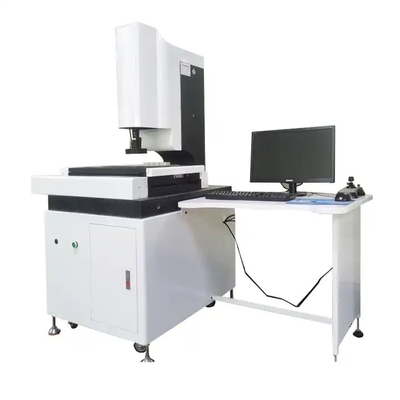

El laser basó el sistema de medida de la visión por ordenador, fabricantes Directe Verkoop
Descripción:
El sistema de medida de la visión por ordenador se compone de la cámara, lente, fuente de luz, tarjeta de la adquisición de la imagen y el ordenador, a través de la tarjeta de la adquisición de la imagen la imagen del objeto medido se transfiere al ordenador, después de tratamiento de la imagen, obtendrá el tamaño de objeto medido, la forma geométrica y la información de la calidad de superficie para el cálculo y procesar, y entonces según los parámetros preestablecidos de la blanco para la medida automática o la medida manual. En el proceso de producción, las características funcionales del sistema de medida de la visión por ordenador se pueden resumir con el uso del proceso. Este papel introduce principalmente las características funcionales del sistema de medida de la visión por ordenador.
Características:
Primero, medida sin contacto
La tecnología sin contacto de la medida es la medida sin contacto del objeto medido a través de la cámara CCD, o directamente con la tarjeta de la adquisición de la imagen, tarjeta especial de la adquisición de la imagen y otro equipo conectados con el objeto medido, usando la cámara CCD para entrar la imagen del objeto en el ordenador, y el tratamiento y el análisis correspondientes de la imagen, y entonces se comparan los resultados obtenidos y los estándares correspondientes. Para realizar el tamaño del objeto, de la forma, de la calidad de superficie y de la otra medida de la información. Según la estructura y la instalación de la cámara CCD, puede ser dividida en la medida tradicional de la cámara CCD y la medida industrial de la lente. Debido al precio alto de lentes industriales, la mayor parte de las cámaras tradicionales se utilizan para alcanzar la medida sin contacto.
en segundo lugar, buen funcionamiento en tiempo real
En el sistema de medida, ninguna materia la fuente de luz, la lente o la tarjeta de la adquisición de la imagen, hay cierto rango dinámico, incluso en la situación real, el rango dinámico será limitado hasta cierto punto. El sistema de medida de la visión por ordenador utiliza un sensor del Cmos para substituir el sensor fotoeléctrico tradicional. El sensor del Cmos es un convertidor de la señal numérica, que convierte señales analógicas en señales digitales. El rango dinámico del sensor del Cmos es más grande que el del sensor fotoeléctrico tradicional, así que cuando el objeto medido está cambiando, puede también responder a tiempo, que mejora el funcionamiento en tiempo real del sistema de medida de la visión por ordenador.
en tercer lugar. Gama ancha del uso del sistema
El sistema de medida de la visión por ordenador ha sido ampliamente utilizado en todas las clases sociales, por ejemplo: fabricación del semiconductor, industria de empaquetado, etc. En la industria fabril del semiconductor, el sistema de medida de la visión por ordenador se utiliza en la detección del tamaño del proceso de producción del semiconductor; En la industria fabril del automóvil, el sistema de medida de la visión por ordenador se utiliza para el interior y fuera de la superficie del cuerpo del automóvil y de la detección del tamaño de cuerpo; En la industria de empaquetado, el sistema de medida de la visión por ordenador se utiliza para la detección del tamaño de diverso empaquetado de la materia. Al mismo tiempo, el sistema de medida de la visión por ordenador es también ampliamente utilizado en la industria impresa de la placa de circuito, la industria del empaquetado y de impresión, la industria de la materia textil y de ropa, la industria de la maquinaria, el etc. La gama del uso de sistema de medida de la visión por ordenador es muy ancha, pero porque la tecnología de la medida de la visión por ordenador es todavía que se convierte y de mejora, todavía tiene un gran espacio para el desarrollo en la fabricación del automóvil, la fabricación de la maquinaria y otros campos.
Especificaciones técnicas y parámetros:
| Modelo | GSA3020 | GSA4030 | GSA5040 |
|
Movimiento de medición (milímetros) X Y Z |
300x200x150 | 400x300x180 | 500x400x200 |
| Peso de la máquina (kilogramos) | 285 | 350 | 450 |
| Peso de la carga | 15kg | ||
| Exactitud del eje de X y de Y (μm) | ≤3+L/200 (L es la unidad medida milímetro de la longitud) | ||
| exactitud de Z-AXIS (μm) | ≤3+L/100 (L es la unidad medida milímetro de la longitud) | ||
| Distancia de funcionamiento | 82m m | ||
| Resolución | los 0.1μm | ||
| Ampliación objetiva | 0.7X-4.5X | ||
| Multiplicador compuesto | 20~128X | ||
| Sistema de control | El CNC cerró el sistema de control de lazo | ||
| Sistema de iluminación | La fuente de luz superficial y la transmisión que la fuente de luz es LED, brillo pueden ser ajustadas | ||
| Sistema informático | Windows 7 | ||

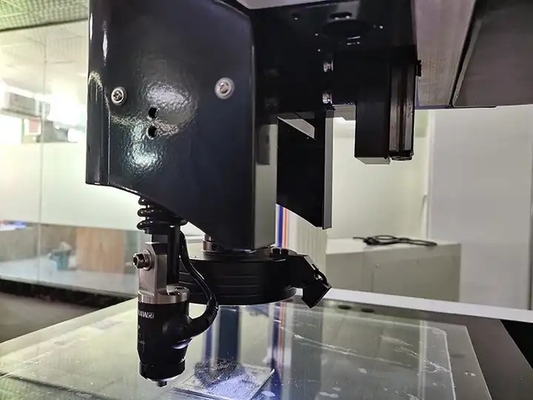

| Piezas opcionales | Puntas de prueba. Laser del punto (medir la altura de la muestra. Llanura…) | ||
FQA:
¿1.Are su compañía comercial o una fábrica?
La fábrica + comercial (integración), 17 años que se centran en los instrumentos de la prueba coloca, 11 años que exportan experiencia.
¿2.How para elegir los productos más convenientes?
Nuestro equipo profesional le dará la mejor sugerencia mientras usted nos diga qué clase de prueba usted necesita hacer y la especificación requerida.
¿3.What es las condiciones de expedición?
A lo más del tiempo, tenemos acción en la fábrica. Si no hay acción, normalmente, plazo de expedición es 15-20 días laborables después del recibo de depósito. Si usted es
en necesidad urgente, podemos considerar hacer el arreglo especial para usted.
¿4.Do usted aceptar servicio del arreglo para requisitos particulares?
Sí, por supuesto, podemos no sólo ofrecer las máquinas estándar, pero las máquinas también modificadas para requisitos particulares según su petición. No vacilamos decirnos sus
requisito, intentaremos nuestro mejor para cubrir sus necesidades.
¿5.Can nosotros visitar su fábrica antes de orden?
Sí, le acogemos con satisfacción con gusto e invitamos sinceramente o su equipo para visitar nuestra fábrica, ayudaremos a arreglar el hotel y a cogerle de aeropuerto.
¿6.Do usted tiene clientes de nuestro país antes?
Ahora nuestras máquinas de prueba se han vendido a más de 70 países, como los E.E.U.U., Canadá, Rusia, Reino Unido, Italia, Alemania, unión europea, la India,
Paquistán, Filipinas, Singapur, Tailandia y Vietnam, el Brasil y así sucesivamente.
¿7.How sobre su garantía?
Generalmente, nuestra garantía es un año. Dentro del período de garantía, podemos ofrecer la ayuda de la técnica y las piezas de la parte cambian, necesariamente, a nuestros ingenieros
puede ir a su lugar para un mejor servicio.
¿8.How sobre el embalaje para la máquina, se protege con seguridad durante el transporte?
Nuestra máquina es embalada por la caja de madera de la exportación estándar, él no será dañada. Hemos entregado muchas máquinas de prueba en el extranjero por el mar o por el aire
sin daño.
¿9.What es la orden proceso?
Investigación - cita - comunicación - el confirmar de la orden - pago del depósito - producción - que prueba y embalaje de la eliminación de errores - pago de la balanza - -
entrega - recepción del cliente - después del servicio.
10.How para instalar y para utilizar el producto
El producto se envía con las instrucciones de funcionamiento y vídeo de la versión inglesa.
