Datos del producto:
|
| Zoom múltiple (pantalla de 17 pulgadas): | 20x-120x, 30x-225x | CCD: | Color, 1/3 de pulgada, 8000000 PX |
|---|---|---|---|
| distancia de trabajo: | 82 mm | Resolución: | 0,0001 mm |
| Repetibilidad: | 1.5um | Garantía: | 1 año |
| Alta luz: | máquina de medición video 120x,máquina de medición video 225x,Máquina de medición del CNC Vision |
||

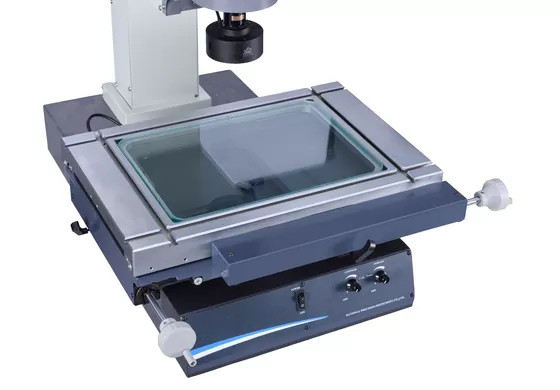

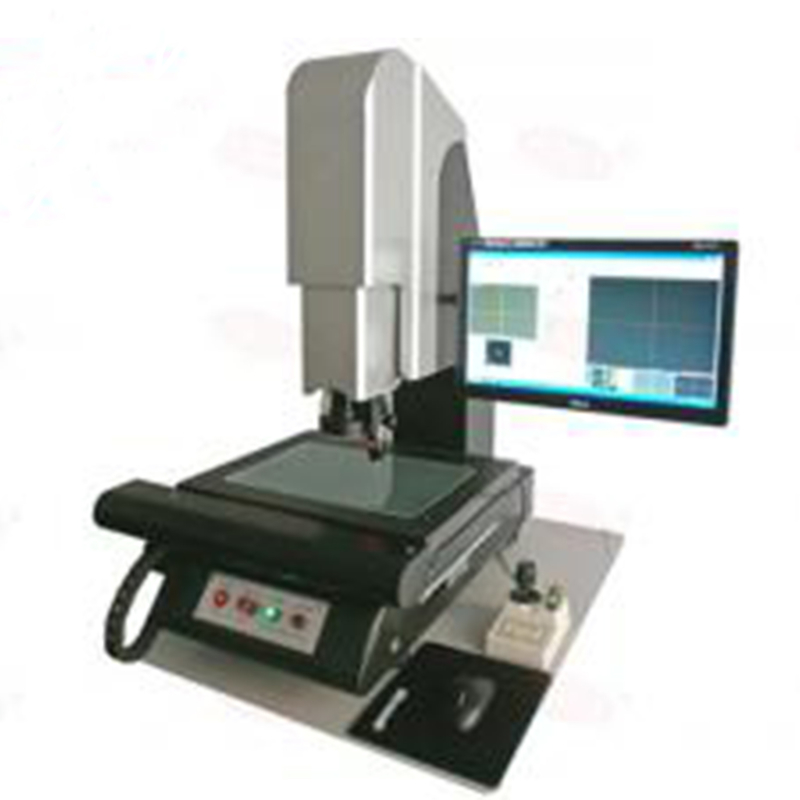

Máquina de medición video del laboratorio del control informático, máquina de medición óptica del CNC Vision
Uso con la máquina video de la medida:
La máquina de medición automática CMM se diseña para hacer el pedazo tridimensional en la cuesta, ronda, zanja, columnas, bola, dimensión del trabajo, suave
agujeros así como los geometricalterms tales como la distancia entre los elementos y los ángulos. Y es ampliamente utilizada en el mechinery, electrónica,
colocaciones móviles, aparatos electrodomésticos, conector, colocaciones de la máquina, accesorio de la precisión, plástico, hardware, circumjacentfields del ordenador y así sucesivamente
y otras industrias.
CARACTERÍSTICA Y FUNCIONAMIENTO:
1. La alta base de mármol exacta con el pilar altamente rígido del caso se introduce y se proporciona un banco de trabajo muy estable para la 2.a máquina de medición entera de Vision;
2. El sistema del movimiento está adoptando el carril exacto del resbalador de V con las altas linearidades que pueden alcanzar la exactitud de prueba más alta;
3. La cámara CCD del estándar industrial 600TVA del color aquí equipó para contestar para el alto requisito;
4. Fuente de luz fresca 3 del lazo 8 de la superficie programable de la zona LED, luz del borde de directo-AXIS (opcional ligero coaxial);
5. La alta escala óptica exacta se equipa de su exactitud hasta 0.001m m;
6. el software de medición Independiente-desarrollado puede alcanzar un método de programación fácil manualmente;
LA MEDICIÓN DE VISION TRABAJA A MÁQUINA PARÁMETROS TÉCNICOS:
| Modelo | GSKA-2010 | GSKA-3020 | GSKA-4030 | ||
| Viaje de medición | |||||
| Viaje de X-AXIS | 200m m | 300m m | 400m m | ||
| Viaje de Y-AXIS | 100m m | 200m m | 300m m | ||
| Z - viaje de AXIS (opcional) | 150m m | 150m m | 150m m | ||
| Banco de trabajo | |||||
| banco de la aleación de aluminio | 360×260m m | 570×355m m | 670×460m m | ||
| Banco de cristal | 260×160m m | 354×254m m | 459×359m m | ||
| Portador | 30kg | 50kg | 50kg | ||
| Vision y sistema de medición | |||||
| CCD | Cámara color de alta resolución con 600TVA | ||||
| Zoom | Zoom 0.7-4.5X (opcionales ligeros coaxiales) | ||||
| Ratio de la ampliación de la imagen | 30-230X | ||||
| Distancia de funcionamiento | 82m m | ||||
| Resolución | 0.0001m m | ||||
| Repetibilidad | 1.5um | ||||
| Exactitud de medición (μm) |
≦ XY de AXIS (3+L/200) um, ≦ de Z AXIS (Vision que mide) (5+L/200) um |
||||
| Total (milímetros) | 900×720×1700 | 980×620×1600 | 1130×750×1600 | ||
| Peso bruto (kilogramos) | 160kg | 230kg | 320kg | ||
| Sistema de iluminación | Luz superficial programable de 3-Loop 8-Zone y luz del borde | ||||
| Potencia de entrada | el 220V±10% (CA) 50HZ |
||||
Servicios de atención al cliente:
Instalación de Ø
Entrenamiento de Ø (empleados de entrenamiento del cliente)
Calibración de Ø
Mantenimiento preventivo de Ø
Piezas de recambio de Ø
Ayuda de Ø vía el teléfono o Internet
Diagnosis de Ø y reparación in situ/diagnosis y reparación en línea
