Datos del producto:
|
| Lentes de aumento: | Lente zoom 0.7－4.5X (luz coaxial opcional) | Relación de ampliación de imagen: | 30－230X |
|---|---|---|---|
| distancia de trabajo: | 82 mm | Resolución: | 0,0001 mm |
| Repetibilidad: | 1.5um | Garantía: | 1 año |
| Alta luz: | Máquina de medición visual de los Stampings,0.7x Machin de medición visual,máquina de medición visual 4.5X |
||

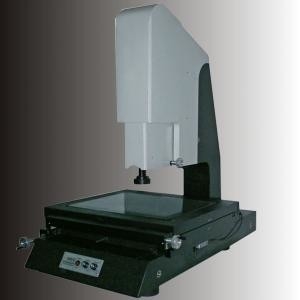

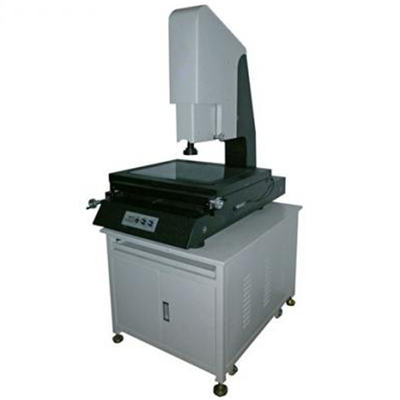

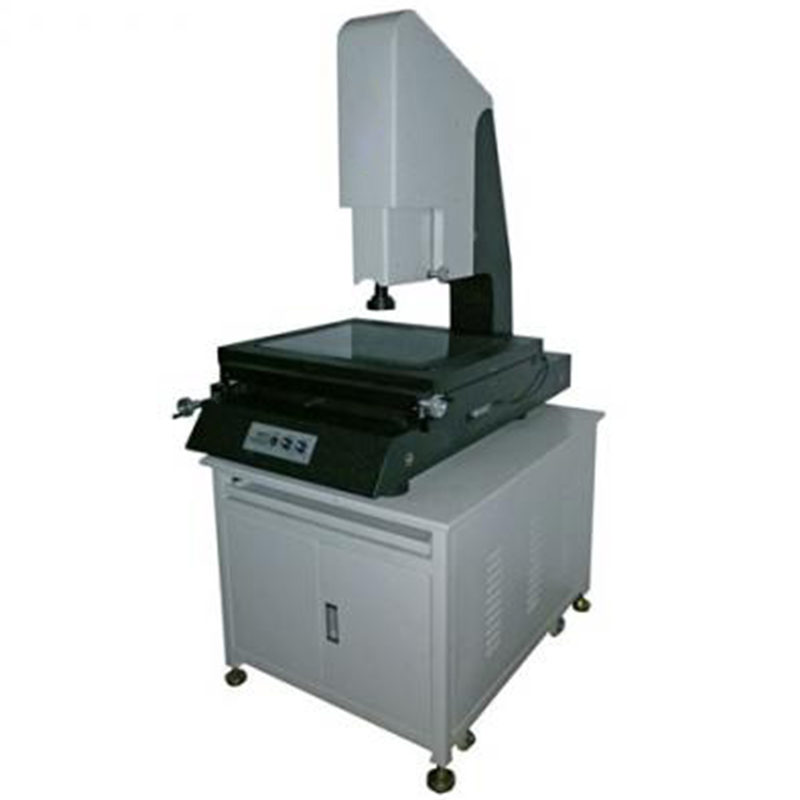

2.o zoom visual 0.7-4.5X de la máquina de medición del manual semiautomático
LA MEDICIÓN DE VISION TRABAJA A MÁQUINA LA INTRODUCCIÓN GENERAL:
●Esta máquina de medición de la visión es el equipo de medida avanzado de la longitud que integra las tecnologías tales como mecánicos exactos, tecnología óptica, la tecnología electrónica etc.
●Este sistema de medición de la visión se diseña, se fabrica y se solicita extensamente los productos metal, electrónica, moldeado, PWB, presionando el pedazo, conector,
maquinaria, metro, reloj, teléfono celular, LCD, LED, industria ligera y usuarios tales como universidad, universidad, institución de investigación.
●Esta máquina de la visión con eficacia alta en la medición de las diversas piezas complejas y irregulares que miran para contornear el tamaño, forma superficial de las herramientas, piezas, componentes como la placa de la muestra, presionando el pedazo, levas, tornillo, engranaje, cortador del perfil, el golpear ligeramente, moldeando, piezas del teléfono celular.
●Este sistema de la visión solicitado principalmente propósitos de medición de la 2.a imagen de &3D con buen funcionamiento de alcanzar la comparación que encuentra de hallazgos de medición reales con la blanco diseñada y realizar los propósitos de medir, examinar, calibrar así como realizar la ingeniería inversa.
LA MEDICIÓN DE VISION TRABAJA A MÁQUINA EL USO INDUSTRIAL:
Este 2.o sistema de medición de Vision se solicita extensamente las industrias y los productos como abajo:
LCD, LED, PWB, Stampings, electrónica, conector, moldeado, hardware, reloj etc.
CARACTERÍSTICA Y FUNCIONAMIENTO:
1. La alta base de mármol exacta con el pilar altamente rígido del caso se introduce y se proporciona un banco de trabajo muy estable para la 2.a máquina de medición entera de Vision;
2. El sistema del movimiento está adoptando el carril exacto del resbalador de V con las altas linearidades que pueden alcanzar la exactitud de prueba más alta;
3. La cámara CCD del estándar industrial 600TVA del color aquí equipó para contestar para el alto requisito;
4. Fuente de luz fresca 3 del lazo 8 de la superficie programable de la zona LED, luz del borde de directo-AXIS (opcional ligero coaxial);
5. La alta escala óptica exacta se equipa de su exactitud hasta 0.001m m;
6. el software de medición Independiente-desarrollado puede alcanzar un método de programación fácil manualmente;
LA MEDICIÓN DE VISION TRABAJA A MÁQUINA PARÁMETROS TÉCNICOS:
| Modelo | GSKA-2010 | GSKA-3020 | GSKA-4030 | ||
| Viaje de medición | |||||
| Viaje de X-AXIS | 200m m | 300m m | 400m m | ||
| Viaje de Y-AXIS | 100m m | 200m m | 300m m | ||
| Z - viaje de AXIS (opcional) | 150m m | 150m m | 150m m | ||
| Banco de trabajo | |||||
| banco de la aleación de aluminio | 360×260m m | 570×355m m | 670×460m m | ||
| Banco de cristal | 260×160m m | 354×254m m | 459×359m m | ||
| Portador | 30kg | 50kg | 50kg | ||
| Vision y sistema de medición | |||||
| CCD | Cámara color de alta resolución con 600TVA | ||||
| Zoom | Zoom 0.7-4.5X (opcionales ligeros coaxiales) | ||||
| Ratio de la ampliación de la imagen | 30-230X | ||||
| Distancia de funcionamiento | 82m m | ||||
| Resolución | 0.0001m m | ||||
| Repetibilidad | 1.5um | ||||
| Exactitud de medición (μm) |
≦ XY de AXIS (3+L/200) um, ≦ de Z AXIS (Vision que mide) (5+L/200) um |
||||
| Total (milímetros) | 900×720×1700 | 980×620×1600 | 1130×750×1600 | ||
| Peso bruto (kilogramos) | 160kg | 230kg | 320kg | ||
| Sistema de iluminación | Luz superficial programable de 3-Loop 8-Zone y luz del borde | ||||
| Potencia de entrada | el 220V±10% (CA) 50HZ |
||||
Servicios de atención al cliente:
Instalación de Ø
Entrenamiento de Ø (empleados de entrenamiento del cliente)
Calibración de Ø
Mantenimiento preventivo de Ø
Piezas de recambio de Ø
Ayuda de Ø vía el teléfono o Internet
Diagnosis de Ø y reparación in situ/diagnosis y reparación en línea
