Datos del producto:
|

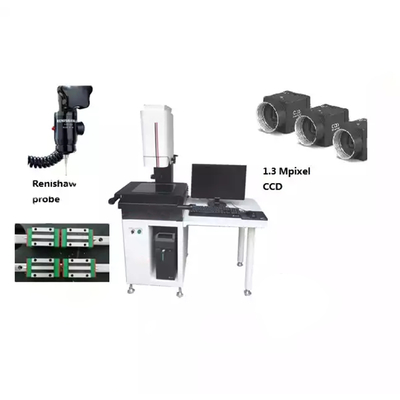

| Ampliación óptica: | 0.7-4.5X | Sonda opcional: | SONDA MCP de Renishaw |
|---|---|---|---|
| Resolución de escala lineal: | 0,5 μm | Recorrido del eje Z (mm): | 150 (se puede personalizar a 300 mm) |
| Software: | Software de medición de desarrollo propio | Garantía: | 1 año |
| Alta luz: | Sistema de medición de visión de 60 Hz,Sistema de medición de visión de 0,7X |
||

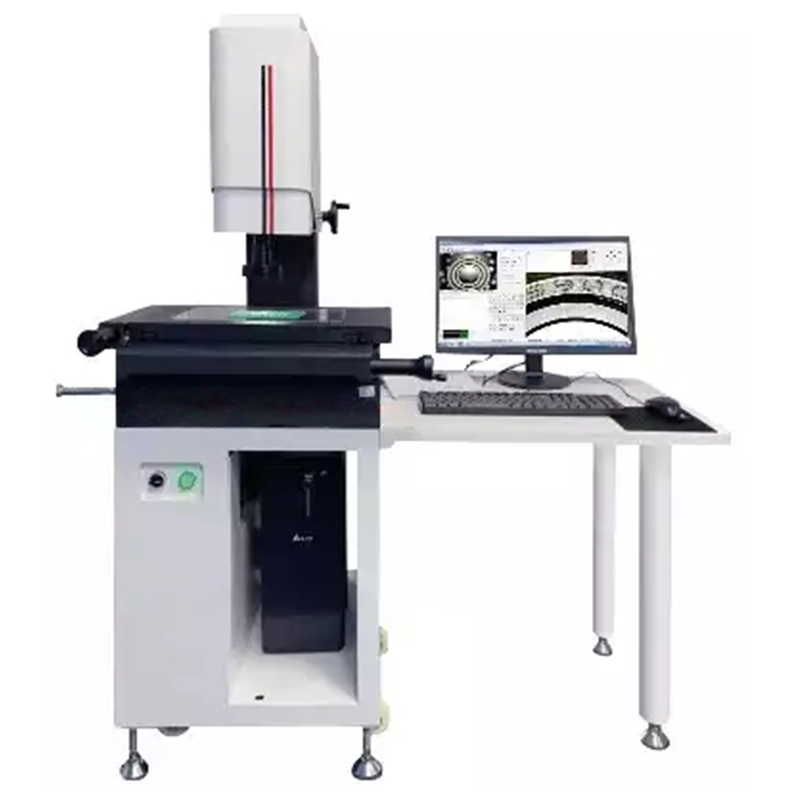

Sistema de medición de visión tridimensional bidimensional Instrumento de medición óptico
El principio de:
El instrumento de medición de imagen manual es usar una lente de objetivo de zoom para ampliar el objeto medido, a través del dispositivo de cámara industrial CCD para ingresar la imagen en la computadora, la imagen amplificada del objeto medido se transmite al software de medición, sin contacto, Detección eficiente de varias medidas complejas de geometría de piezas.
Características del producto:
En comparación con el instrumento de medición automática de imágenes, los tres ejes del instrumento de medición automática de imágenes son accionados por motores, que pueden realizar mediciones automáticas.Instrumento de medición de imagen manual de tres ejes por la medición de control manual del operador.La desventaja es que la velocidad de medición es lenta, la precisión de medición repetida es pobre;Las ventajas son bajo costo, operación sin programación, más conveniente para probar un solo producto.Con el desarrollo de la tecnología de control automático, el instrumento de medición de imagen manual ha sido reemplazado por un instrumento de medición de imagen automático.
usar:
Es adecuado para la medición sin contacto de piezas estampadas, piezas de plástico, película delgada, fácil de deformar, fácil de dañar y de tamaño pequeño de la pieza de trabajo, como caucho, plástico, ferretería, relojes, industria ligera y otras industrias.
Especificaciones:
| Modelo | Manual GSKA-1510 | Manual GSKA-2010 | GSKA-3020Manual | GSKA-4030Manual |
| Tamaño principal | 700*560*850mm | 700*560*850mm | 850*600*900mm | 970*670*940mm |
| Tamaño de la plataforma de metal | 345*250mm | 345*250mm | 450*350mm | 650*350mm |
| Tamaño de la plataforma de vidrio | 220*150mm | 220*150mm | 340*240mm | 480*370mm |
| Golpe de impulso real | 150*100*120mm | 200*100*130mm | 300*200*150mm | 400*300*150mm |
| Peso | 130KG | 140KG | 200KG | 250KG |
| Parte inferior de la máquina | Granito de nivel 00 | |||
| Precisión lineal | (3+L/75)µm | |||
| iluminación de superficie | El anillo LED forma una fuente de luz fría súper brillante (luminancia ajustable) | |||
| contorno brillante | Luz de redondez superbrillante LED (luminancia ajustable) | |||
| Calcular, calcular función | Software de sistema de medición de precisión REICA 2.5D | |||
| Fuerza de análisis | 0,001 mm | |||
| Precisión de repetición | 0,002 mm | |||
| CCD | SONYchip1/3 CCD de color | |||
| ocular | 0.5X (puede elegir 1X, 2x) | |||
| objeto de vidrio | 0.7X~4.5X factor de amplificación 20X~120X | |||
| fuente de alimentación | CA90~264V 50/60Hz | |||
| Carga | 30KG | |||
Tabla propuesta: Capacidad de carga≥350KG;dimensión (L*W*H): 1000×600×500(mm)
Nuestros servicios:
comprometidos a ofrecer productos de primera calidad y servicios satisfactorios a nuestros clientes.Consideramos el servicio postventa con la importancia que se merece.
Si tiene algún problema, deje que nuestro conocimiento del producto y nuestra experiencia colectiva minimicen sus molestias.
Le ofrecemos soporte de puesta en marcha, servicios de medición, mantenimiento, reparaciones, actualizaciones y retrofits.Puede confiar en nosotros.
Nos dedicamos a brindar soporte técnico continuo y servicios que incluyen, entre otros, los siguientes:
1. Control y mejora de procesos.
2. Capacitación y actualización de maquinaria.
3. Maquinaria, metrología, venta y servicios.
4. Reparación y reacondicionamiento de mantenimiento especializado.
5. Servicios de consultoría y asesoramiento.
6. Soporte técnico en línea.
7. Capacitación in situ y servicio posventa por parte de nuestros distribuidores en todo el mundo.
Nuestros servicios de soporte se encuentran principalmente en proyector de perfiles, sistema de medición de video (VMS), sistema de medición de coordenadas (CMS), preconfigurador de herramientas, interferómetro de luz blanca, instrumento de medición de altura, escala lineal, lectura digital, IC, software de medición.
