Datos del producto:
|
| Precisión repetida (mm): | 0.005 | Precisión de la medida X, Y (μm): | 3,0+L/200 |
|---|---|---|---|
| Resolución de escala lineal: | 0,5 μm | Recorrido del eje Z (mm): | 150 (se puede personalizar a 300 mm) |
| Software: | Software de medición de desarrollo propio | Garantía: | 1 año |
| Alta luz: | Máquina de medición de engranajes FPC,Máquina de medición de engranajes CNC,Sistema de medición de visión de precisión de 0.005 mm |
||

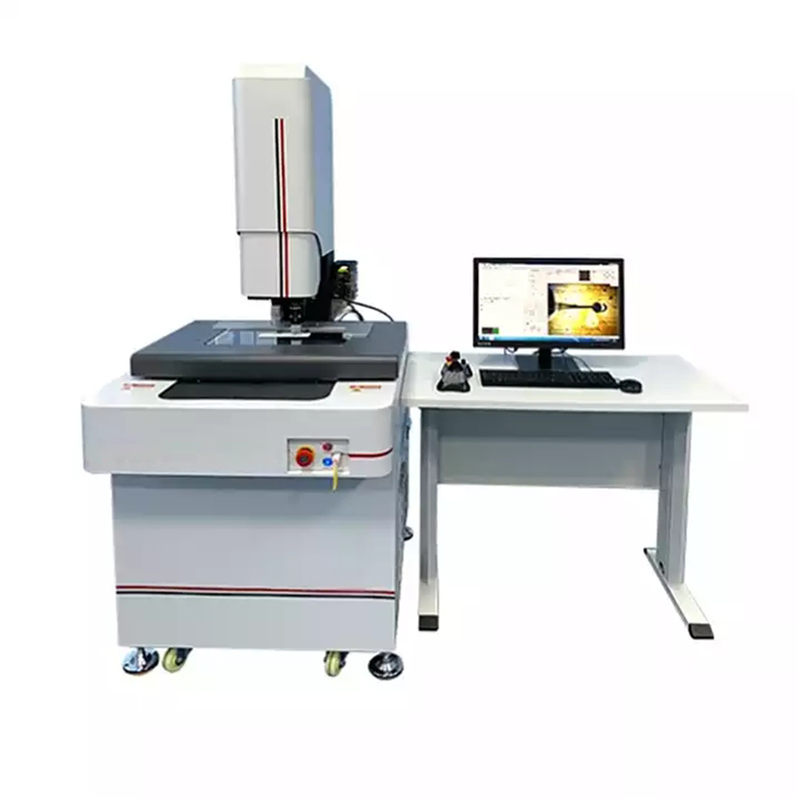

Máquina de medición de engranajes CNC de video de equipo óptico de sistema de visión multifuncional
Introducción del producto:
El instrumento de medición de imágenes puede medir con precisión puntos, líneas, círculos y otros elementos, y tiene una potente función de salida de informes, que es especialmente adecuada para medir una amplia gama de productos en grandes cantidades.
Ampliamente utilizado en maquinaria, electrónica, moldes, moldeo por inyección, hardware, caucho, electrodomésticos de bajo voltaje, materiales magnéticos, hardware de precisión, estampado de precisión, conectores, conectores, terminales, teléfonos móviles, electrodomésticos, computadoras (computadoras), cristal líquido televisores (LCD), placas de circuito de impresión (placas de circuito, PCB), automóviles, equipos médicos, relojes, instrumentos y otras industrias.
Objeto de medición:
LCD, FPC, PCB, placas de circuito, tornillos, resortes, relojes, relojes, medidores, conectores (conectores, terminales), engranajes, levas, hilos, plantillas de radio, plantillas de hilo, alambres y cables, herramientas, rodamientos, hardware, Estampado de piezas , pantallas, pantallas de prueba, pantallas de cemento, paneles de malla (malla de acero, plantilla SMT), etc.
Elemento de medición:
Longitud, ancho, altura, distancia entre orificios, espaciado, espaciado entre pines, grosor, arco, diámetro, radio, ranura, ángulo, ángulo R, etc.
El cuerpo del instrumento de medición de imágenes y las características de la aplicación:
1. El dispositivo móvil rompe el diseño de la transmisión para lograr un movimiento rápido y estable.
2. La columna y la base están hechas de una estructura de granito de alta precisión, que es estable y confiable.
3. Equipado con software de medición multifunción SBK-E para satisfacer diferentes necesidades de medición.
4. Los archivos DXF se pueden importar para una detección rápida.
5. Los datos de medición se pueden importar a Word, Excel y AutoCAD.
6. Función de salida gráfica, resultados de prueba fáciles de generar.
7. Guía de rodillos cruzados de precisión del eje XY para garantizar la precisión de la máquina y la vida útil.
8. El eje Z adopta un riel de guía lineal plateado para garantizar un enfoque estable del eje Z y resolver el enfoque secundario y la precisión de la medición de la imagen.
9. Lente de alta definición y CCD de alta resolución para la medición de productos de alta definición.
10. Lente de posición de tarjeta avanzada de la industria, cambio de aumento fácil de lograr.
Especificaciones:
| Modelo | Manual GSKA-1510 | Manual GSKA-2010 | GSKA-3020Manual | GSKA-4030Manual |
| Tamaño principal | 700*560*850mm | 700*560*850mm | 850*600*900mm | 970*670*940mm |
| Tamaño de la plataforma de metal | 345*250mm | 345*250mm | 450*350mm | 650*350mm |
| Tamaño de la plataforma de vidrio | 220*150mm | 220*150mm | 340*240mm | 480*370mm |
| Golpe de impulso real | 150*100*120mm | 200*100*130mm | 300*200*150mm | 400*300*150mm |
| Peso | 130KG | 140KG | 200KG | 250KG |
| Parte inferior de la máquina | Granito de nivel 00 | |||
| Precisión lineal | (3+L/75)µm | |||
| iluminación de superficie | El anillo LED forma una fuente de luz fría súper brillante (luminancia ajustable) | |||
| contorno brillante | Luz de redondez superbrillante LED (luminancia ajustable) | |||
| Calcular, calcular función | Software de sistema de medición de precisión REICA 2.5D | |||
| Fuerza de análisis | 0,001 mm | |||
| Precisión de repetición | 0,002 mm | |||
| CCD | SONYchip1/3 CCD de color | |||
| ocular | 0.5X (puede elegir 1X, 2x) | |||
| objeto de vidrio | 0.7X~4.5X factor de amplificación 20X~120X | |||
| fuente de alimentación | CA90~264V 50/60Hz | |||
| Carga | 30KG | |||
Tabla propuesta: Capacidad de carga≥350KG;dimensión (L*W*H): 1000×600×500(mm)
Nuestros servicios:
comprometidos a ofrecer productos de primera calidad y servicios satisfactorios a nuestros clientes.Consideramos el servicio postventa con la importancia que se merece.
Si tiene algún problema, deje que nuestro conocimiento del producto y nuestra experiencia colectiva minimicen sus molestias.
Le ofrecemos soporte de puesta en marcha, servicios de medición, mantenimiento, reparaciones, actualizaciones y retrofits.Puede confiar en nosotros.
Nos dedicamos a brindar soporte técnico continuo y servicios que incluyen, entre otros, los siguientes:
1. Control y mejora de procesos.
2. Capacitación y actualización de maquinaria.
3. Maquinaria, metrología, venta y servicios.
4. Reparación y reacondicionamiento de mantenimiento especializado.
5. Servicios de consultoría y asesoramiento.
6. Soporte técnico en línea.
7. Capacitación in situ y servicio posventa por parte de nuestros distribuidores en todo el mundo.
Nuestros servicios de soporte se encuentran principalmente en proyector de perfiles, sistema de medición de video (VMS), sistema de medición de coordenadas (CMS), preconfigurador de herramientas, interferómetro de luz blanca, instrumento de medición de altura, escala lineal, lectura digital, IC, software de medición.
