Datos del producto:
|
| Precisión X/Y: | (2+L/250)Um Unidad de L: mm | Gama de medición: | 600*500*200mm |
|---|---|---|---|
| Resolución de escala lineal: | 0,5 μm | Recorrido del eje Z (mm): | 150 (se puede personalizar a 300 mm) |
| Software: | Software de medición de desarrollo propio | Garantía: | 1 año |
| Alta luz: | sistema de medición visual 240V,sistema de medición visual 250W,Instrumento de medida video de Newton 600h |
||

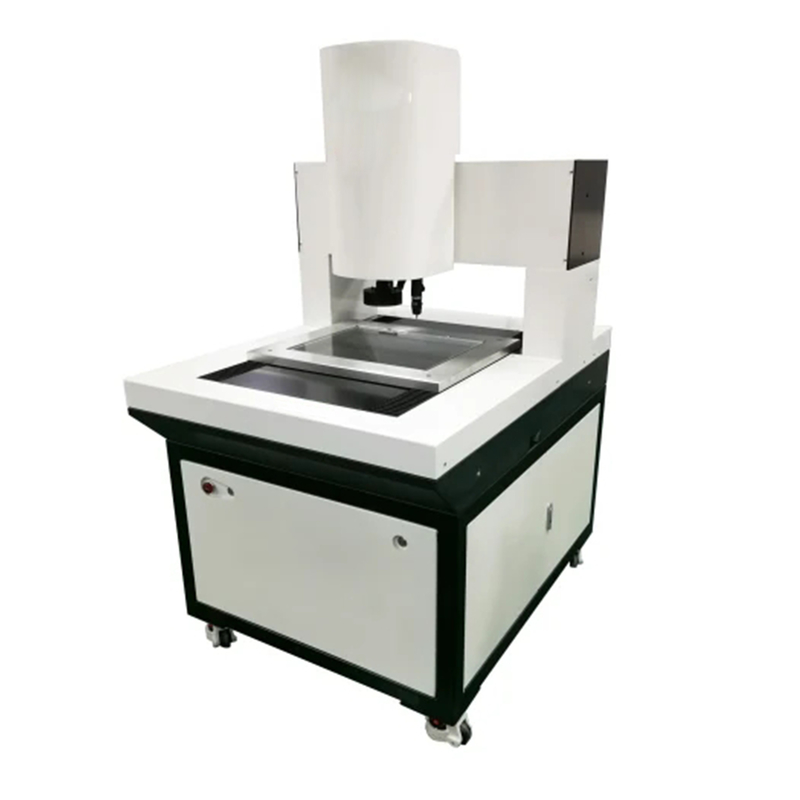

Instrumento de medida video visual del sistema de medición de la alta precisión Newton 600h
Características:
El instrumento de medida de la visión de Newton H se diseña para la detección de alta precisión. Integra concepto de diseño avanzado, diseño perfecto y control de proceso estricto de producción para asegurar la exactitud y la estabilidad de la máquina.
1. Guía linear de la alta precisión de THK
2. Reducción de error del Abbe por la transmisión intermedia de la plataforma
3. La estructura integrada es conveniente para el transporte y ahorra el espacio.
4. Opcional: confocal, laser, medida de punta de prueba
5. La resolución de la escala de la reja de la alta precisión puede alcanzar 0,10μm
6. La plataforma de mármol con la estructura del puente asegura la máquina para correr más exactamente.
Especificaciones:
| Modelo | GSKA-2515 | GSKA-4030 | |||
| Tabla de funcionamiento | Tamaño de la tabla del metal (milímetros) | 450×280 | 606×466 | ||
| Tamaño de cristal de la tabla (milímetros) | 306×196 | 450×350 | |||
| Viaje (milímetros) | 220×120 | 370×270 | |||
| Resolución linear de la escala | los 0.5μm | ||||
| Error de la indicación | Μm de E1XY= (2.5+L/100) (L es la longitud del objeto medido. Unidad: milímetro) | ||||
| Error de la consistencia de origen en diversas secciones | E0≤20 (cada dislocación de 100m m en eje de Z) | ||||
| Dimensión (milímetros) | 760×600×900 | 970×670×940 | |||
| Peso (kilogramos) | 146 | 266 | |||
| viaje de Z-AXIS (milímetros) | 150 (puede ser modificado para requisitos particulares hasta 300m m) | ||||
| Accesorios | tubo de la lente 1X (estándar) | tubo de la lente 0.5X (opcional) | Distancia de funcionamiento (milímetros) | ||
| Zoom | 0.7-4.5X | 0.7-4.5X | |||
| Lente adicional | Ampliación | Campo visual (milímetros) | Ampliación | ||
| 0.5X (opcional) | 10-64X | 22-3.4 | 5-32X | 175 | |
| 1X (estándar) | 20-128X | 11.1-1.7 | 10-64X | 92 | |
| 2X (opcional) | 40-256X | 5.5-0.9 | 20-128X | 36 | |
| PC de la marca (estándar), palanca de mando (estándar) | |||||
| Sistema de vídeo | cámara del CCD color del 1/2”. Zoom de la marca (opcional) | ||||
| Ampliación del zoom: 0.7X~4.5X. Ampliación total: 20~128X (19,5 pulgadas de exhibición. Resolución: 1440*900) | |||||
| Campo visual: el 11.1mm~1.7m | |||||
| Fuente de alimentación: CA 100-240V 50/60Hz. Poder: 250W (excepto la PC) | |||||
Nuestros servicios:
confiado a ofrecer productos de calidad superiores y servicios satisfactorios a nuestros clientes. Vemos servicio de la después-venta con la importancia que merece.
Si usted está experimentando un problema, deje nuestro conocimiento del producto y experiencia colectiva minimizar su inconveniencia.
Le ofrecemos la ayuda, servicios de la medida, mantenimiento, reparaciones, mejoras y modificaciones de lanzamiento. Usted puede confiar en nosotros.
Nos dedicamos a proporcionar el soporte técnico y servicios continuos incluyendo pero no sólo los seguidores:
1. Control de proceso y aumento.
2. Entrenamiento y el actualizar de la maquinaria.
3. Maquinaria, metrología, ventas y servicios.
4. Reparación del mantenimiento del especialista, y restauración.
5. Consulta y servicios de asesoramiento.
6. Soporte técnico en línea.
7. Servicio in situ del entrenamiento y de la después-venta por nuestros distribuidores por todo el mundo.
Nuestros servicios de asistencia están principalmente en el proyector de perfil, sistema de medición video (VMS), sistema de medición coordinado (CMS), herramienta Presetter, interferómetro ligero blanco, instrumento de medida de la altura, escala linear, lectura de Digitaces, IC, midiendo software.
