Datos del producto:
|
| Voltaje del poder: | 220V | Soporte personalizado: | OEM ODM |
|---|---|---|---|
| Resolución de escala lineal: | 0,5 μm | Recorrido del eje Z (mm): | 150 (se puede personalizar a 300 mm) |
| Software: | Software de medición de desarrollo propio | Garantía: | 1 año |
| Alta luz: | Máquina de medición video del ODM,Cmm máquina de medición video,Sistema de medición del CNC Vision |
||

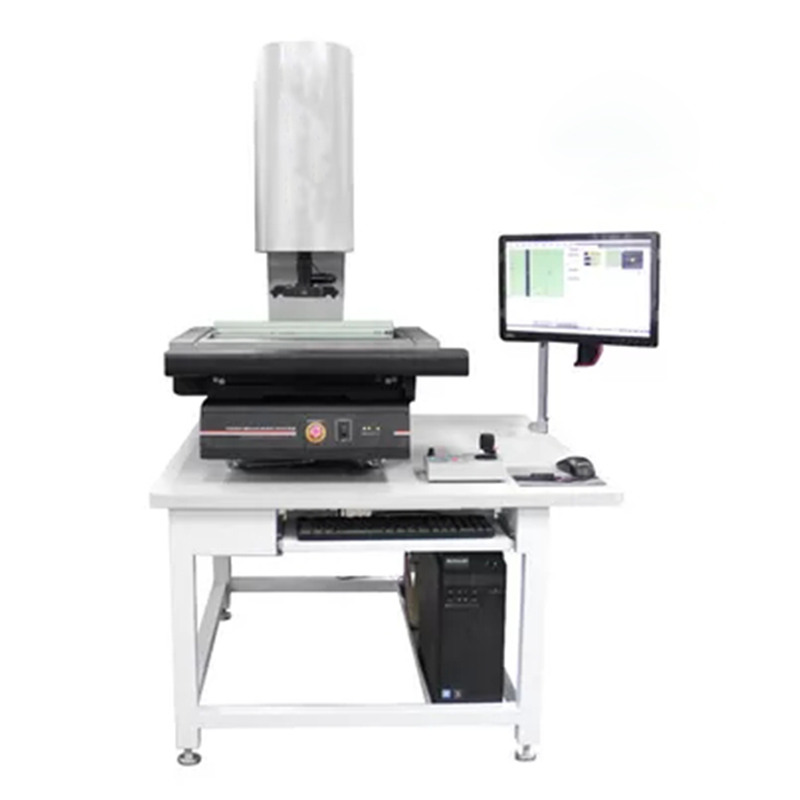

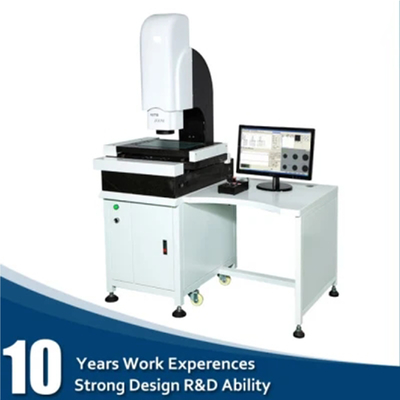

Máquina de medición del CNC 3d de la alta exactitud Cmm/sistema de medición video de Vision
Características:
1.Marble base, columna, buena estabilidad, rigidez estructural fuerte
la superficie de trabajo 2.Marble, estructura del banco de trabajo de la dos-capa, reduce errores mecánicos, y asegura la exactitud de X, movimiento horizontal de Y
3.Marble X, verticalidad de Y es alto, asegurando la exactitud de la medida de (3+L/200) um, incluso si el objeto no se ajusta, él puede alcanzar alta exactitud de la medida
Cámara de medición 4.CCD1, color de alta resolución 1/3" CCD 800TVL
La cámara de la navegación 5.CCD2, conveniente y rápido encontrar la ubicación de la medida, mejora la eficacia de la medida
6. el zoom completamente automático, cambia la ampliación de la lente, automáticamente memoria, evita el misoperation de la selección de la escala, y mejora eficacia al mismo tiempo
la regla de la reja 7.Metal precisión de 0.0002m m auto-adhesivo de alta precisión, alto, buena confiabilidad, evita con eficacia el error de vuelta y el problema cero
el uso 8.The de las guías lineares de la precisión soluciona totalmente el problema del desalineamiento de la jaula de forma de V de la guía, con una capacidad portadora más fuerte, una vida más larga, y una exactitud más exacta.
9.Using Taiwán importó el tornillo de pulido de alta precisión de la bola del grado, la exactitud y la estabilidad está en el nivel principal en la industria
10.Using Taiwán importó los carriles de alta precisión del nivel P, la exactitud y la estabilidad está en el nivel principal en la industria
motor servo de alto rendimiento a circuito cerrado 11.Using (de tres ejes), alta exactitud de colocación y vida de servicio larga
12.Equipped con el regulador completamente a circuito cerrado uno mismo-desarrollado del movimiento para realizar la función de la remuneración linear de la diferencia, y al mismo tiempo, puede rápidamente y exactamente posición, con de alta velocidad y de poco ruido
fuente 13.Light: La luz del anillo de la superficie de la zona del anillo 8 del LED 5 + el contraluz del paralelo de la parte inferior, todo el control programable, pueden proporcionar clases de N de encender combinaciones
el regulador independiente de los datos de la investigación y desarrollo 14.Using, estabilidad de proceso de datos es bueno, mantenimiento es 15 convenientes. Proporcione el período de garantía largo, mantenimiento del curso de la vida, una vez que está seleccionado, ningunas preocupaciones
Especificaciones:
| Modelo | GSKA-2515 | GSKA-4030 | |||
| Tabla de funcionamiento | Tamaño de la tabla del metal (milímetros) | 450×280 | 606×466 | ||
| Tamaño de cristal de la tabla (milímetros) | 306×196 | 450×350 | |||
| Viaje (milímetros) | 220×120 | 370×270 | |||
| Resolución linear de la escala | los 0.5μm | ||||
| Error de la indicación | Μm de E1XY= (2.5+L/100) (L es la longitud del objeto medido. Unidad: milímetro) | ||||
| Error de la consistencia de origen en diversas secciones | E0≤20 (cada dislocación de 100m m en eje de Z) | ||||
| Dimensión (milímetros) | 760×600×900 | 970×670×940 | |||
| Peso (kilogramos) | 146 | 266 | |||
| viaje de Z-AXIS (milímetros) | 150 (puede ser modificado para requisitos particulares hasta 300m m) | ||||
| Accesorios | tubo de la lente 1X (estándar) | tubo de la lente 0.5X (opcional) | Distancia de funcionamiento (milímetros) | ||
| Zoom | 0.7-4.5X | 0.7-4.5X | |||
| Lente adicional | Ampliación | Campo visual (milímetros) | Ampliación | ||
| 0.5X (opcional) | 10-64X | 22-3.4 | 5-32X | 175 | |
| 1X (estándar) | 20-128X | 11.1-1.7 | 10-64X | 92 | |
| 2X (opcional) | 40-256X | 5.5-0.9 | 20-128X | 36 | |
| PC de la marca (estándar), palanca de mando (estándar) | |||||
| Sistema de vídeo | cámara del CCD color del 1/2”. Zoom de la marca (opcional) | ||||
| Ampliación del zoom: 0.7X~4.5X. Ampliación total: 20~128X (19,5 pulgadas de exhibición. Resolución: 1440*900) | |||||
| Campo visual: el 11.1mm~1.7m | |||||
| Fuente de alimentación: CA 100-240V 50/60Hz. Poder: 250W (excepto la PC) | |||||
Nuestros servicios:
confiado a ofrecer productos de calidad superiores y servicios satisfactorios a nuestros clientes. Vemos servicio de la después-venta con la importancia que merece.
Si usted está experimentando un problema, deje nuestro conocimiento del producto y experiencia colectiva minimizar su inconveniencia.
Le ofrecemos la ayuda, servicios de la medida, mantenimiento, reparaciones, mejoras y modificaciones de lanzamiento. Usted puede confiar en nosotros.
Nos dedicamos a proporcionar el soporte técnico y servicios continuos incluyendo pero no sólo los seguidores:
1. Control de proceso y aumento.
2. Entrenamiento y el actualizar de la maquinaria.
3. Maquinaria, metrología, ventas y servicios.
4. Reparación del mantenimiento del especialista, y restauración.
5. Consulta y servicios de asesoramiento.
6. Soporte técnico en línea.
7. Servicio in situ del entrenamiento y de la después-venta por nuestros distribuidores por todo el mundo.
Nuestros servicios de asistencia están principalmente en el proyector de perfil, sistema de medición video (VMS), sistema de medición coordinado (CMS), herramienta Presetter, interferómetro ligero blanco, instrumento de medida de la altura, escala linear, lectura de Digitaces, IC, midiendo software.
