Datos del producto:
|
| Lugar de origen: | Guangdong, China | Número de modelo: | GSA-T56 |
|---|---|---|---|
| Lente: | 0.7~4.5X | Campo visual: | 8.1m m ~ 1,3 milímetros |
| Resolución linear de la escala: | los 0.5μm (los 0.1μm opcionales) | Garantía: | 24 Mothes |
| Ampliación: | 18~195 X | Distancia de funcionamiento: | 80 milímetros |
| Alta luz: | Sistema de medida video,Sistema de medición visual |
||

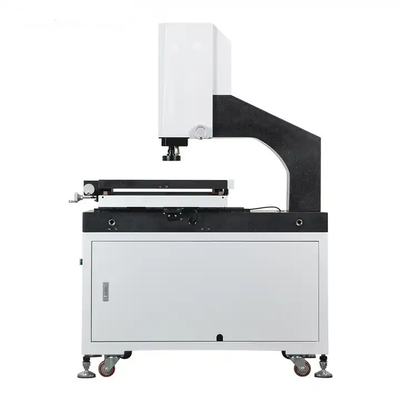

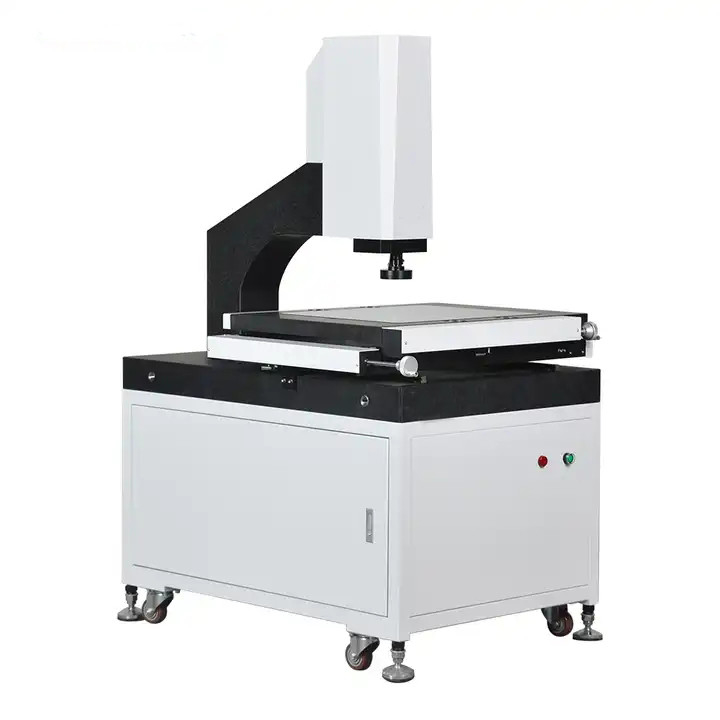

Sistema de medición visual de la alta precisión para la exactitud dimensional del producto de la medida
presentación del producto:
La máquina visual de la medida es un instrumento usado para la medida exacta de dimensiones físicas, con una exactitud hasta de micrómetros. Es un instrumento óptico de la medida que utiliza una cámara para capturar imágenes de objetos, analiza los pixeles de la imagen, y calcula dimensiones bidimensionales usando software de la medida.
La máquina de medición visual de la serie de GSK es un modelo popular diseñado y desarrollado por nuestra compañía para los usos dimensionales bidimensionales exactos de la medida y los usuarios finales en diversas industrias tales como molde, electrónica, semiconductor, moldeo a presión, productos 3C, médico, aviación, etc. Es un instrumento importante usado en el proceso del control de calidad de su producto, asegurando la exactitud dimensional de su producto y haciéndola más competitiva.
El modelo GSA-T56 es el modelo más de uso general para producir piezas de precisión en la mayoría de las fábricas. Conveniente para medir pequeñas cantidades de muestras. el control manual triaxial con software fácil de usar permite que los operadores manejen y que utilicen la máquina en un corto período de tiempo.
característica:
Usando el granito de alta precisión y estable como la base y la columna, sensor linear 0.0005m m de alta resolución triaxial
----Asegure el alto rendimiento y la exactitud de cada máquina.
Adopción del carril de guía linear de HIWIN y del carril de guía linear de alta precisión, combinados con el banco de trabajo de aluminio y el tratamiento superficial anodizado duro.
----Asegure el alto uso del funcionamiento dinámico y del ciclo vital de larga vida de la máquina.
Usando la caja de control integrada desarrollada recientemente de la base de la compañía para la escala linear, el control ligero, y la transmisión de la señal de la punta de prueba del tacto.
----Asegure el cableado y el mantenimiento fáciles. Aumenta grandemente la estabilidad de la máquina.
Luz programable del contorno LED con la trayectoria ligera paralela para evitar la deformación de la imagen.
----Asegure la exactitud de la medida.

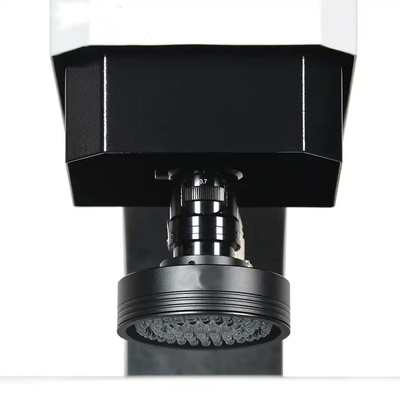

el software 8-segment controla luces circulares del LED, proporcionando ángulos ligeros y brillo múltiples.
----Conveniente para las partes de diversos formas y materiales.
Los parámetros de iluminación se pueden registrar en el programa de la medida de la pieza, y los usuarios no necesitan ajustarlos durante el proceso de la medida.
----Amistoso y conveniente utilizar.
| modelo | GSA-T56 | GSA-T57 | GSA-T58 | GSA-T59 | |
| Dimensión (milímetro) (L×W×H) | 550*540*930 | 600*740*980 | 700*840*980 | 800*940*980 | |
| Gama de medición (milímetro) (X×Y×Z) | 200*100*150 | 300*200*200 | 400*300*200 | 500*400*200 | |
| Exactitud de medición (μm) | 2,5 + L/100 | 3,0 + L/100 | |||
| Repetibilidad (μm) | 2,5 | 3 | |||
| Peso (kilogramos) | 140 | 190 | 240 | 290 | |
| Imagen y medición | Cámara | Cámara CCD de alta resolución del grado industrial | |||
| Lente | zoom abollado manual 0.7~4.5X con alta repetibilidad | ||||
| Ampliación | 18~195 X | ||||
| Campo visual | 8.1m m ~ 1,3 milímetros | ||||
| Distancia de funcionamiento | 80 milímetros | ||||
| Resolución linear de la escala | los 0.5μm (los 0.1μm opcionales) | ||||
| Sistema de conducción | X / Control de manual de Y/de Z | ||||
| Iluminación | Luz programable de la superficie del anillo de la sección de /single de las secciones del LED 8, luz paralela del contorno del LED | ||||
