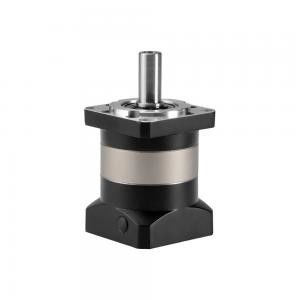

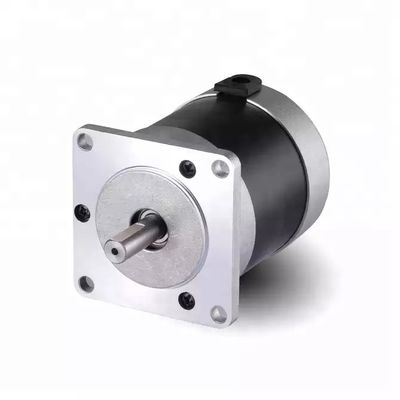

Motor de engranaje de estímulo de poco ruido sin escobillas sin núcleo con caja de cambios de reducción planetaria

Motor sin cepillo sin núcleo del motor del engranaje de estímulo de poco ruido con la caja de cambios de reducción planetaria

Las características del reductor de velocidad montado en el pie de la serie R:

Reductor de engranajes helicoidales serie R:

1. Más de 35 años de experiencia en I+D y fabricación, motores de engranajes de exportación y cajas de cambios industriales.

2. Estandarización de la serie de cajas de cambios.

3. Gran capacidad de diseño para cajas de cambios personalizadas y de gran potencia.

4. Cajas de cambios de alta calidad y proveedor de soluciones probadas.

5. Estricto proceso de control de calidad, calidad estable.

6. Menos del 2% de las quejas de calidad.

7. Diseño modular, corto tiempo de entrega.

8. Respuesta rápida y servicios profesionales.

Parametros del producto

Especificaciones				QRF40	QRF60	QRF80	QRF90	QRF120	QRF16O
Parámetros técnicos
máx.Esfuerzo de torsión			Nuevo Méjico	1,5 veces el par nominal
Par de parada de emergencia			Nuevo Méjico	par nominal 2,5 veces
máx.Carga Radial			norte	185	240	400	450	1240	2250
máx.Carga axial			norte	150	220	420	430	1000	1500
Rigidez torsional			Nm/min de arco	0.7	1.8	4.7	4.85	11	35
Velocidad de entrada máx.			rpm	8000	8000	6000	6000	6000	4000
Velocidad de entrada nominal			rpm	4500	4000	3500	3500	3500	3000
Ruido			dB	<55	<58	<60	<60	<65	<70
Tiempo de vida promedio			h	20000
Eficiencia de carga completa			%	L1≥96% L2≥94%
Contragolpe de retorno	P1	L1	arcomin	<8	S8	<8	<8	S8	<8
		L2	arcomin	S12	S12	S12	S12	S12	S12
	P2	L1	arcomin	£ 16	<16	216	S16	<16	£ 16
		L2	arcomin	S20	20 libras esterlinas	<20	<20	S20	<20
Tabla de momento de inercia	L1	3	kg*cm2	0.10	0,46	0.77	1.73	12.78	36.72
		4	kg*cm2	0.10	0,46	0.77	1.73	12.78	36.72
		5	kg*cm2	0.10	0,46	0.77	1.73	12.78	36.72
		7	kg*cm2	0.06	0.41	0,65	1.42	11.38	34.02
		10	kg*cm2	0.06	0.41	0,65	1.42	11.38	34.02
	L2	12	kg*cm2	0.08	0.44	0.72	1.49	12.18	34.24
		15	kg*cm2	0.08	0.44	0.72	1.49	12.18	34.24
		dieciséis	kg*cm2	0.08	0.44	0.72	1.49	12.18	34.24
		20	kg*cm2	0.08	0.44	0.72	1.49	12.18	34.24
		25	kg*cm2	0.08	0.44	0.72	1.49	12.18	34.24
		28	kg*cm2	0.08	0.44	0.72	1.49	12.18	34.24
		30	kg*cm2	0.08	0.44	0.72	1.49	12.18	34.24
		35	kg*cm2	0.08	0.44	0.72	1.49	12.18	34.24
		40	kg*cm2	0.08	0.44	0.72	1.49	12.18	34.24
		50	kg*cm2	0.05	0.34	0.58	1.25	11.48	34.02
		70	kg*cm2	0.05	0.^4	0.58	1.25	11.48	34.02
		100	kg*cm2	0.05	0.34	0.58	1.25	11.48	34.02
Parámetro técnico	Nivel	Relación		QRF40	QRF60	QRF80	QRF90	QRF120	QRF160
Par nominal	L1	3	Nuevo Méjico	/	27	50	96	161	364
		4	Nuevo Méjico	dieciséis	40	90	122	210	423
		5	Nuevo Méjico	15	40	90	122	210	423
		7	Nuevo Méjico	12	34	48	95	170	358
		10	Nuevo Méjico	10	dieciséis	22	56	86	210
	L2	12	Nuevo Méjico	/	27	50	96	161	364
		15	Nuevo Méjico	/	27	50	96	161	364
		dieciséis	Nuevo Méjico	dieciséis	40	90	122	210	423
		20	Nuevo Méjico	15	40	90	122	210	423
		25	Nuevo Méjico	dieciséis	40	90	122	210	423
		28	Nuevo Méjico	dieciséis	40	90	122	210	423
		30	Nuevo Méjico	/	27	50	96	161	364
		35	Nuevo Méjico	12	40	90	122	210	423
		40	Nuevo Méjico	dieciséis	40	90	122	210	423
		50	Nuevo Méjico	15	40	90	122	210	423
		70	Nuevo Méjico	12	34	48	95	170	358
		100	Nuevo Méjico	10	dieciséis	22	56	86	210
Grado de protección			IP65
Temperatura de operación			90°C · -1O°C
Peso	L1		kg	0.43	0.98	2.3	3.12	7.08	15.5
	L2		kg	0,65	1.26	2.97	3.82	8.7	17

A menudo hace preguntas:

P: ¿Cuáles son sus principales productos?

R: Actualmente producimos motores de CC con escobillas, motores de engranajes de CC con escobillas, motores de engranajes de CC planetarios, motores de CC sin escobillas, motores paso a paso, motores de CA y cajas de engranajes planetarios de alta precisión.Puede ver las especificaciones de los motores anteriores en nuestro sitio web y puede enviarnos un correo electrónico para recomendar los motores requeridos de acuerdo con sus especificaciones.

P: ¿Cómo elegir el motor adecuado?

R: Si tiene imágenes o dibujos del motor para mostrarnos, o si tiene especificaciones detalladas como voltaje, velocidad, torque, tamaño del motor, modo de funcionamiento del motor, vida útil requerida y nivel de ruido, no dude en hacérnoslo saber. que podemos recomendar Un motor adecuado de acuerdo a sus requerimientos.

P: ¿Tiene un servicio personalizado para sus motores estándar?

R: Sí, podemos personalizarlo de acuerdo con sus requisitos de voltaje, velocidad, par y tamaño/forma del eje.Si necesita soldar alambres/cables adicionales a los terminales o necesita agregar conectores, capacitores o EMC, también podemos fabricar.

P: ¿Tienen un servicio de diseño de motores por separado?

R: Sí, nos gustaría diseñar el motor por separado para el cliente, pero puede haber algunos costos de diseño y desarrollo del troquel.

P: ¿Cuál es su tiempo de entrega?

R: En términos generales, toma de 15 a 30 días para nuestros productos estándar regulares y más para nuestros productos personalizados.Pero somos muy flexibles con el tiempo de entrega, que dependerá del pedido específico.
