Datos del producto:
|
| Max Torque (N.M): | 24 | Temperatura de trabajo (℃): | -40~80 |
|---|---|---|---|
| Par nominal de salida (Nm): | ≤16 | Esfuerzo de torsión: | 2.4-120Kgf.cm |
| Velocidad (RPM): | 1,6-1620 RPM | Corriente continua (A): | 0.01-1A |
| Alta luz: | Motor de engranajes de precisión sin escobillas,Motor de engranajes de precisión CE,Motor de CC sin escobillas de 1620 RPM |
||

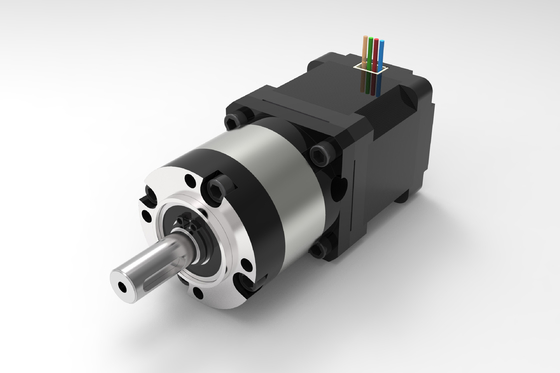

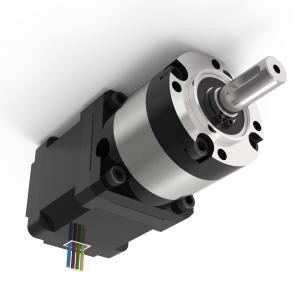

Vida de servicio larga sin cepillo del motor 20000h DC del motor del engranaje de la precisión de DC de poco ruido
Aplicación del motorreductor de precisión:
(Servomotor, motor paso a paso, motor bldc, motor sin escobillas, motor eléctrico, motorreductor)
Utilidad solar, rastreador solar, equipo médico, automatización industrial, automóvil, equipo de impresión,
robots, AGV, maquinaria agrícola, línea de producción de automatización, etc.
Ventajas competitivas:
► ODM y OEM ► Prueba de ruido ► Prueba de vida
► Bajo nivel de ruido, bajo juego, alta eficiencia ► Prueba a prueba de agua ► Prueba de temperatura alta y baja
► 20000h de larga vida útil ► Prueba de impacto ► Prueba de hermeticidad
► Calidad 100 % comprobada y garantizada ► Prueba de niebla salina
1. Especificación general del motor bldc de 42 mm:
| artículo | valor |
| Garantía | 3 meses-1 año |
| Lugar de origen | Porcelana |
| Nombre de la marca | GSKA |
| Número de modelo | Motor CC sin escobillas de 42 mm |
| Uso | BARCO, Automóvil, Bicicleta eléctrica, VENTILADOR, Electrodomésticos, Instrumento cosmético, HOGAR INTELIGENTE |
| Certificación | CE RoHS |
| Esfuerzo de torsión | 0,56 Nm |
| función de protección | Impermeable |
| Velocidad (RPM) | 4000 rpm |
| Forma | Cuadrado |
| fase | 3 |
| Voltaje | 24V |
| polacos | 8 polos |
| Ángulo de efecto Hall | ángulo eléctrico de 120 grados |
| Energía | 77.5W |
2. Especificaciones eléctricas del motor dc sin escobillas:
| Modelo | |||||
| Especificación | Unidad | 42BLS01 | 42BLS02 | 42BLS03 | 42BLS04 |
| Número de fase | Fase | 3 | |||
| Número de polos | polacos | 8 | |||
| Voltaje nominal | VCC | 24 | |||
| Velocidad nominal | RPM | 4000 | |||
| Par nominal | Nuevo Méjico | 0.0625 | 0.125 | 0.185 | 0.25 |
| Corriente nominal | Amperios | 1.8 | 3.3 | 4.8 | 6.3 |
| Potencia nominal | W | 26 | 52.5 | 77.5 | 105 |
| Par máximo | Nuevo Méjico | 0.19 | 0.38 | 0.56 | 0.75 |
| Corriente pico | Amperios | 5.4 | 10.6 | 15.5 | 20 |
| Volver CEM | V/Krpm | 4.1 | 4.2 | 4.3 | 4.3 |
| Constante de par | nm/a | 0.039 | 0.04 | 0.041 | 0.041 |
| Inercia del rotor | gc㎡ | 24 | 48 | 72 | 96 |
| Longitud del cuerpo | milímetro | 41 | 61 | 81 | 100 |
| Peso | Kg | 0.3 | 0,45 | 0,65 | 0.8 |
| Sensor | Honeywell | ||||
| Clase de aislamiento | B | ||||
| Grado de protección | IP30 | ||||
| Temperatura de almacenamiento | -25～+70℃ | ||||
| Temperatura de funcionamiento | -15～+50℃ | ||||
| Humedad de trabajo | 85 % de humedad relativa | ||||
| Ambiente de trabajo | Al aire libre (sin luz solar directa), sin gas corrosivo, sin gas inflamable, sin neblina de aceite, sin polvo | ||||
| Altitud | 1000 metros o menos | ||||
3. Ventajas de los motores bldc de 4000 rpm:
Un motor BLDC con tres bobinas en el estator tendrá seis cables eléctricos (dos para cada bobina) que se extienden desde estas bobinas.En la mayoría de las implementaciones, tres de estos cables se conectarán internamente, y los tres cables restantes se extenderán desde el cuerpo del motor (en contraste con los dos cables que se extienden desde el motor cepillado descrito anteriormente).El cableado en la carcasa del motor BLDC es más complicado que simplemente conectar los terminales positivo y negativo de la celda de potencia;veremos más de cerca cómo funcionan estos motores en la segunda sesión de esta serie.A continuación, concluimos analizando las ventajas de los motores BLDC.
4. Aplicaciones del motor sin escobillas:
Podemos esperar ver motores BLDC utilizados en una gama más amplia de aplicaciones en el futuro.Por ejemplo, probablemente se usarán ampliamente para impulsar robots de servicio, pequeños robots que brindan servicios en campos distintos a la fabricación.Uno podría pensar que los motores paso a paso serían más adecuados en este tipo de aplicación, donde los pulsos podrían usarse para controlar con precisión el posicionamiento.Pero los motores BLDC son más adecuados para controlar la fuerza.Y con un motor paso a paso, mantener la posición de una estructura como un brazo robótico requeriría una corriente relativamente grande y continua.Con un motor BLDC, todo lo que se necesitaría es una corriente proporcional a la fuerza externa, lo que permitiría un control más eficiente en el consumo de energía.Los motores BLDC también pueden estar reemplazando a los motores de CC con escobillas simples en los carros de golf y los carros de movilidad.Además de su mejor eficiencia, los motores BLDC también pueden brindar un control más preciso, lo que a su vez puede prolongar aún más la vida útil de la batería.
Los motores BLDC también son ideales para drones.Su capacidad para ofrecer un control de precisión los hace especialmente adecuados para drones multirrotor, donde la actitud del dron se controla controlando con precisión la velocidad de rotación de cada rotor.
5. Personalizado de motor eléctrico sin escobillas:
A menudo hace preguntas:
P: ¿Cuáles son sus principales productos?
R: Actualmente producimos motores de CC con escobillas, motores de engranajes de CC con escobillas, motores de engranajes de CC planetarios, motores de CC sin escobillas, motores paso a paso, motores de CA y cajas de engranajes planetarios de alta precisión.Puede ver las especificaciones de los motores anteriores en nuestro sitio web y puede enviarnos un correo electrónico para recomendar los motores requeridos de acuerdo con sus especificaciones.
P: ¿Cómo elegir el motor adecuado?
R: Si tiene imágenes o dibujos del motor para mostrarnos, o si tiene especificaciones detalladas como voltaje, velocidad, torque, tamaño del motor, modo de funcionamiento del motor, vida útil requerida y nivel de ruido, no dude en hacérnoslo saber. que podemos recomendar Un motor adecuado de acuerdo a sus requerimientos.
P: ¿Tiene un servicio personalizado para sus motores estándar?
R: Sí, podemos personalizarlo de acuerdo con sus requisitos de voltaje, velocidad, par y tamaño/forma del eje.Si necesita soldar alambres/cables adicionales a los terminales o necesita agregar conectores, capacitores o EMC, también podemos fabricar.
P: ¿Tienen un servicio de diseño de motores por separado?
R: Sí, nos gustaría diseñar el motor por separado para el cliente, pero puede haber algunos costos de diseño y desarrollo del troquel.
P: ¿Cuál es su tiempo de entrega?
R: En términos generales, toma de 15 a 30 días para nuestros productos estándar regulares y más para nuestros productos personalizados.Pero somos muy flexibles con el tiempo de entrega, que dependerá del pedido específico.
