Datos del producto:
|
Voltaje: | 24V, 48V, 72V | Especificación: | UL, CE, ISO9001, CCC, RoHS |
---|---|---|---|
Diámetro de la caja de cambios: | 42 mm | Esfuerzo de torsión: | 2.4-120Kgf.cm |
Velocidad (RPM): | 1,6-1620 RPM | Corriente continua (A): | 0.01-1A |
Alta luz: | Motorreductor sin escobillas 110V,Motor reductor sin escobillas Nema 23,Motor reductor sin escobillas 240V |

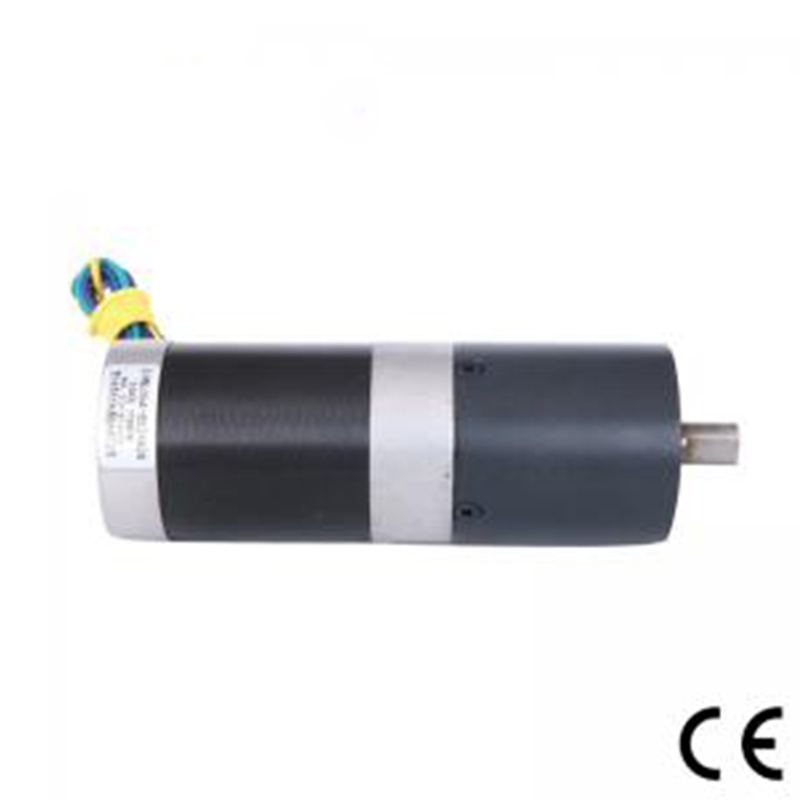

Motorreductor sin escobillas Nema 23 de bajo ruido 24 V 48V 110V 240V Personalizable
Nuestro equipo de ingenieros tiene décadas de experiencia en el diseño y la fabricación de engranajes paso a paso, sin escobillas y sinfín.Esto asegura el diseño óptimo del motor de engranajes para muchas aplicaciones de motores de engranajes.
un motor sin escobillas con caja de cambios se considera un motor de alto rendimiento que es capaz de proporcionar grandes cantidades de par en un amplio rango de velocidad (500 - 15,000 RPM).Según la solicitud del cliente, estos motores se pueden bobinar para que coincidan con un requisito específico de voltaje, corriente y velocidad.Otras opciones incluyen cableado, conectores y numerosas configuraciones de eje. Esto crea un motor de engranajes compacto que es una excelente opción para aplicaciones donde el alto par y el espacio son importantes.
Especificación eléctrica:
Modelo | ||
Parte del motor | 57BL05A-052AG26 | |
Resistencia | OHMIOS | 0.35 |
Voltaje nominal | VCC | 24 |
Sin velocidad de carga | RPM | 4500±10% |
Corriente sin carga | amperios | 1 |
Velocidad nominal | RPM | 3000± 200 |
Par nominal | Nuevo Méjico | 0.33 |
Constante de par | nm/a | 0.062 |
Constante EMF posterior | V/kRPM | 6.5 |
ESPECIFICACIONES DEL MOTOR CON ENGRANAJE PLANETARIO | ||
Par nominal | Nuevo Méjico | 6.1 |
Velocidad nominal | RPM | 115± 10% |
Relación | 26:1 |
Diagrama de cableado:
FUNCIÓN | COLOR | |
+5V | ROJO |
UL1007 26AWG |
SALA A | AMARILLO | |
SALA B | VERDE | |
SALA C | AZUL | |
TIERRA | NEGRO | |
FASE A | AMARILLO |
UL1015 20 AWG |
FASE B | VERDE | |
FASE C | AZUL |
Dimensión mecánica
Caja de cambios planetaria 56mm
Material de la carcasa | Teniendo en la salida | Carga radial (10 mm desde la brida) N | Carga axial del eje (N) | Fuerza máxima de ajuste a presión del eje (N) | Juego radial del eje (mm) | Juego de empuje del eje (mm) | Holgura sin carga (°) |
Metalurgia de polvos | Rodamientos de bolas | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
Número de trenes de caja de cambios | 1 | 2 |
Relación de reducción |
1/6 |
1/15,1/18,1/26,1/47,1/66 |
Longitud (mm) |
41.3 |
59.6 |
Peso (gramos) |
491.0 |
700.0 |
Dimensión mecánica
A menudo hace preguntas:
P: ¿Cuáles son sus principales productos?

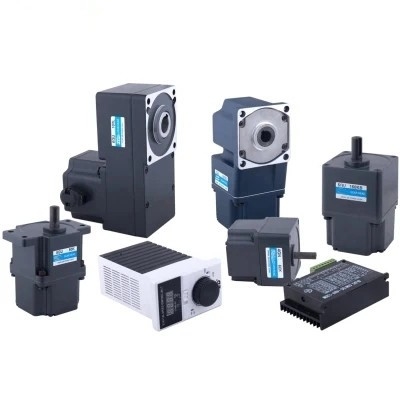

R: Actualmente producimos motores de CC con escobillas, motores de engranajes de CC con escobillas, motores de engranajes de CC planetarios, motores de CC sin escobillas, motores paso a paso, motores de CA y cajas de engranajes planetarios de alta precisión.Puede ver las especificaciones de los motores anteriores en nuestro sitio web y puede enviarnos un correo electrónico para recomendar los motores requeridos de acuerdo con sus especificaciones.
P: ¿Cómo elegir el motor adecuado?
R: Si tiene imágenes o dibujos del motor para mostrarnos, o si tiene especificaciones detalladas como voltaje, velocidad, torque, tamaño del motor, modo de funcionamiento del motor, vida útil requerida y nivel de ruido, no dude en hacérnoslo saber. que podemos recomendar Un motor adecuado de acuerdo a sus requerimientos.
P: ¿Tiene un servicio personalizado para sus motores estándar?
R: Sí, podemos personalizarlo de acuerdo con sus requisitos de voltaje, velocidad, par y tamaño/forma del eje.Si necesita soldar alambres/cables adicionales a los terminales o necesita agregar conectores, capacitores o EMC, también podemos fabricar.
P: ¿Tienen un servicio de diseño de motores por separado?
R: Sí, nos gustaría diseñar el motor por separado para el cliente, pero puede haber algunos costos de diseño y desarrollo del troquel.
P: ¿Cuál es su tiempo de entrega?
R: En términos generales, toma de 15 a 30 días para nuestros productos estándar regulares y más para nuestros productos personalizados.Pero somos muy flexibles con el tiempo de entrega, que dependerá del pedido específico.
