Datos del producto:
|
| Tipo de enrrollamiento: | Inicio/Delta | Eficiencia: | ES 1 |
|---|---|---|---|
| función de protección: | Impermeable, a prueba de goteo | Esfuerzo de torsión: | 2.4-120Kgf.cm |
| Velocidad (RPM): | 1,6-1620 RPM | Corriente continua (A): | 0.01-1A |
| Alta luz: | Motor de CC de alto par de 200 W,Motor de CC de alto par de 750 W,Motor de engranajes sin escobillas a prueba de agua |
||

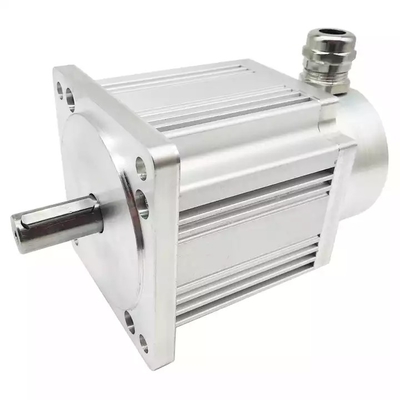

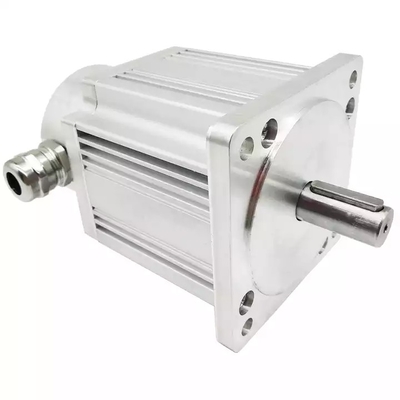

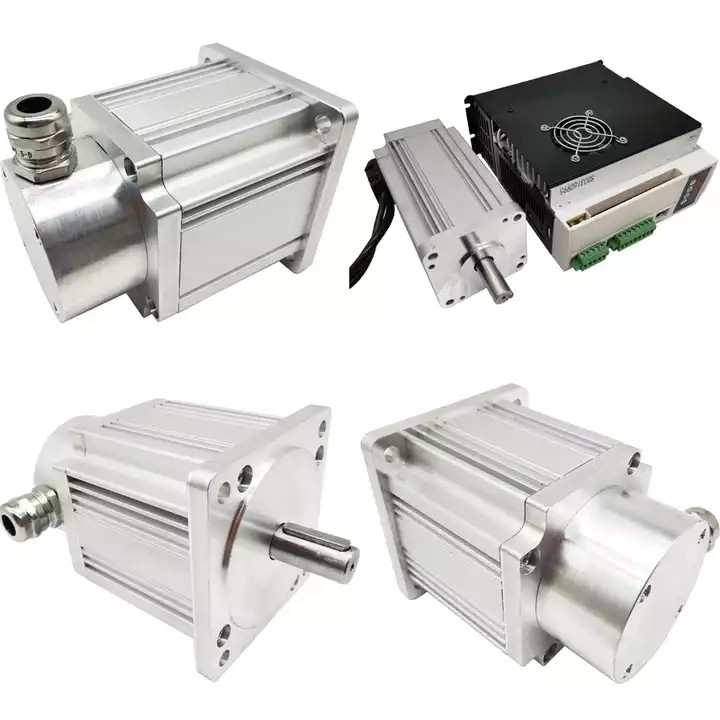

El motor de CC de alto par de engranajes de 200 W y 750 W es resistente al agua y al goteo
Principio de funcionamiento:
El motor de CC sin escobillas utiliza dispositivos de conmutación de semiconductores para realizar la conmutación electrónica, es decir, dispositivos de conmutación electrónicos en lugar del conmutador de contacto y la escobilla tradicionales.Tiene las ventajas de alta confiabilidad, sin chispa de marcha atrás, bajo ruido mecánico y es ampliamente utilizado en asientos de grabación de alta calidad, grabadoras de video, instrumentos electrónicos y equipos automáticos de oficina.
El motor de CC sin escobillas está compuesto por un rotor de imán permanente, un estator de bobinado multipolar, un sensor de posición, etc.De acuerdo con el cambio de la posición del rotor, el sensor de posición convierte la corriente del devanado del estator en una secuencia determinada (es decir, se detecta la posición del polo magnético del rotor en relación con el devanado del estator y la señal de detección de posición es generado en la posición determinada Después de procesar el circuito de conversión de señal, el circuito del interruptor de alimentación se controla y la corriente del devanado se cambia de acuerdo con una cierta relación lógica).El voltaje de funcionamiento de los devanados del estator lo proporciona un circuito de conmutación electrónico controlado por la salida del sensor de posición.
Hay tres tipos de sensores de posición: magnéticos, fotoeléctricos y electromagnéticos.
Motor de CC sin escobillas con sensor de posición sensible magnéticamente, el sensor sensible magnéticamente (como elemento Hall, diodo sensible magnéticamente, electrodo sensible magnéticamente, resistencia magnética o ASIC, etc.) está instalado en el conjunto del estator, utilizado para detectar el imán permanente, el rotor la rotación del campo magnético cambia.
El motor de CC sin escobillas con sensor de posición fotoeléctrico está equipado con un sensor fotoeléctrico en el conjunto del estator según una determinada posición, el rotor está equipado con una pantalla de luz, la fuente de luz es un diodo emisor de luz o una pequeña bombilla.Cuando el rotor está girando, los componentes fotosensibles del estator generarán señales de pulso intermitentemente a cierta frecuencia debido a la acción de la pantalla de luz.
El motor de CC sin escobillas que utiliza un sensor de posición electromagnético está equipado con componentes de sensor electromagnético (como un transformador de acoplamiento, un interruptor de proximidad, un circuito de resonancia LC, etc.) en el conjunto del estator.Cuando cambia la posición del rotor del imán permanente, el efecto electromagnético hará que el sensor electromagnético genere señales moduladas de alta frecuencia (cuya amplitud cambia con la posición del rotor).
ESPECIFICACIÓN:
| TAMAÑO DEL BASTIDOR DEL MOTOR | 60 mm / 70 mm / 80 mm / 90 mm / 104 mm | ||
| TIPO DE MOTOR | Tipo cepillado CC/tipo sin escobillas CC | ||
| Velocidad del motor | 450 rpm - 10000 rpm (se puede suctomizar) la velocidad normal es 1500/1800/2500/3000 rpm | ||
| POTENCIA DE SALIDA | 6W / 10W / 15W / 25W / 40W / 60W / 90W / 120W /150W / 180W / 250W ......1000W (se puede personalizar) | ||
| EJE DE SALIDA | 8 mm/10 mm/12 mm/15 mm;eje redondo, eje con corte en D, eje con chavetero (se puede personalizar) | ||
| Tipo de voltaje | 12V/24V/36V/48V/90V/110V/220V | ||
| Accesorios | freno electromagnético / codificador | ||
| TAMAÑO DEL BASTIDOR DE LA CAJA DE CAMBIOS | 60 mm / 70 mm / 80 mm / 90 mm / 104 mm | ||
| RELACIÓN DE TRANSMISIÓN | MÍNIMO 3:1---------------MÁXIMO 750:1 | ||
| TIPO DE CAJA DE CAMBIOS | CAJA DE CAMBIOS DE EJE PARALELO Y TIPO DE FUERZA | ||
| Eje helicoidal hueco en ángulo recto | Eje hueco biselado en espiral en ángulo recto | Eje hueco tipo L | |
| Eje de tornillo sin fin sólido amgle derecho | Eje macizo biselado en espiral en ángulo recto | Eje sólido tipo L | |
| Tipo mejorado de hermeticidad de la serie K2 | |||
| Certificación | CCC CE UL RoHS | ||
A menudo hace preguntas:
P: ¿Cuáles son sus principales productos?
R: Actualmente producimos motores de CC con escobillas, motores de engranajes de CC con escobillas, motores de engranajes de CC planetarios, motores de CC sin escobillas, motores paso a paso, motores de CA y cajas de engranajes planetarios de alta precisión.Puede ver las especificaciones de los motores anteriores en nuestro sitio web y puede enviarnos un correo electrónico para recomendar los motores requeridos de acuerdo con sus especificaciones.
P: ¿Cómo elegir el motor adecuado?
R: Si tiene imágenes o dibujos del motor para mostrarnos, o si tiene especificaciones detalladas como voltaje, velocidad, torque, tamaño del motor, modo de funcionamiento del motor, vida útil requerida y nivel de ruido, no dude en hacérnoslo saber. que podemos recomendar Un motor adecuado de acuerdo a sus requerimientos.
P: ¿Tiene un servicio personalizado para sus motores estándar?
R: Sí, podemos personalizarlo de acuerdo con sus requisitos de voltaje, velocidad, par y tamaño/forma del eje.Si necesita soldar alambres/cables adicionales a los terminales o necesita agregar conectores, capacitores o EMC, también podemos fabricar.
P: ¿Tienen un servicio de diseño de motores por separado?
R: Sí, nos gustaría diseñar el motor por separado para el cliente, pero puede haber algunos costos de diseño y desarrollo del troquel.
P: ¿Cuál es su tiempo de entrega?
R: En términos generales, toma de 15 a 30 días para nuestros productos estándar regulares y más para nuestros productos personalizados.Pero somos muy flexibles con el tiempo de entrega, que dependerá del pedido específico.
