Datos del producto:
|
| Espacio horizontal de la prueba: | ≤400mm | método de inducción: | Célula de carga de precisión (sensor) |
|---|---|---|---|
| Gama eficaz de la fuerza de la prueba: | 0.02/100~100% | Certificado: | CE/ISO |
| Espacio vertical de la prueba: | accesorio que incluye de 1200m m | Exactitud del alargamiento: | 0.001m m |
| Método de la operación: | Control informático | Place of Origin: | Dongguan China |
| Alta luz: | Equipo de prueba extensible,Probador de la resistencia a la tensión |
||

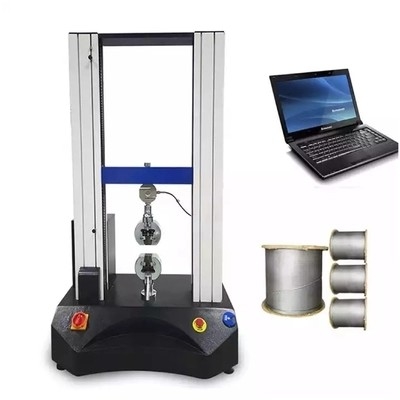

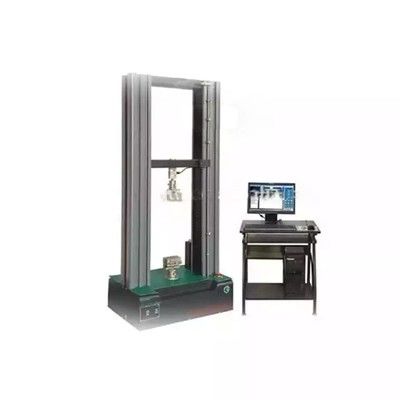

La máquina de prueba extensible plástica del servo de Panasonic puede estirar y pelar
Industria y características funcionales:
1, máquina de prueba extensible de cuero: las necesidades de cuero de probar resistencia a la tensión, fuerza de rasgón, el etc., el artículo de la prueba son relativamente simples.
2, máquina de prueba extensible de la materia textil: la industria textil necesita probar la tela que pela, perforando, rasgando, prueba extensible del solo hilado, accesorio y el software es especial.
3, máquina de prueba extensible plástica: la resistencia a la tensión plástica es más grande que el caucho, alargamiento es grande o pequeño, y probar a menudo la prueba de flexión de tres puntos.
4, máquina de prueba extensible de goma: el alargamiento del caucho o del elastómero es relativamente grande, necesita ser atado con un dispositivo grande del alargamiento de la puntuación, al mismo tiempo el diseño del accesorio para considerar las características del caucho, no puede deslizarse. Puede ser añadido con el accesorio del anillo o, el accesorio de la industria del neumático, el etc.
5, máquina de prueba extensible de papel: el papel necesita probar resistencia a la tensión, fuerza compresiva del anillo, la presión vertical, la presión plana, la presión de lado, la fuerza de cáscara, etc., más accesorios.
6, máquina de prueba extensible del metal: la resistencia a la tensión del material del metal, pequeño alargamiento, necesita configurar extensiometer de la puntuación del metal.
según los materiales de la prueba: accesorio material del metal y accesorio material del no metal; según la temperatura de la prueba: accesorio normal de la temperatura, accesorio de alta temperatura, accesorio de la baja temperatura, accesorio de la temperatura del cielo y tierra; según uso: estirar el accesorio, el accesorio de la compresión, accesorio de doblez, accesorio de corte, accesorio de desmontaje, accesorio de rasgado, accesorio del lacre, doblando y accesorio de doblez; según el grado de automatización: accesorio manual, accesorio neumático, accesorio eléctrico, accesorio hidráulico.
Principio de medición:
1, medida extensible del valor de la fuerza de la máquina de prueba está a través del sensor de la fuerza, del amplificador y del sistema de la disposición de los datos para terminar la medida. Se sabe de los mecánicos de los datos que bajo premisa de la pequeña deformación, el ε de la tensión en cierto punto de un elemento elástico es proporcional a la fuerza en el elemento elástico, y también proporcional al componente elástico. Tomando el sensor del S-tipo máquina de prueba como un ejemplo, cuando el sensor se sujeta al efecto de la tensión P, el indicador de tensión se pega en la superficie del elemento elástico, y puesto que la tensión del elemento elástico está en proporción directa con el tamaño de la fuerza externa P, el indicador de tensión está conectado con el circuito de medición para medir el voltaje de salida y entonces el tamaño de la fuerza.
2, la medida de la deformación a través de la instalación a medir, de la medida de la deformación se utiliza para medir la deformación de la muestra en curso de experimento. La instalación tiene dos collares, que están conectados con un codificador fotoeléctrico montado en el top de la instalación de medición con una serie de biografías. Cuando el intervalo entre los dos interruptores de los collares, el eje del codificador fotoeléctrico se conduce para torcer, y el codificador fotoeléctrico tendrá una salida de la señal de pulso. Entonces la señal es procesada por el procesador y la deformación de la muestra puede ser obtenida.
3. La medida de la dislocación del haz es áspero lo mismo que la medida de la deformación, que es obtener la dislocación del haz midiendo el número del pulso de la salida del codificador fotoeléctrico
Parámetro técnico principal:
| Capacidad máxima | 5kg, 10kg, 25kg, 50kg, 100kg, 250kg, 500kg, 1000kg, 2000kg, 5000kg (es opcional.) puede fijar |
| Método de la inducción: | Célula de carga de la precisión (sensor) |
| Capacidad de carga máxima: | 5000kg |
| Resolución/exactitud de la fuerza: | ± 0,5% |
| Clase de la exactitud: | 0,5 |
| Resolución: | 1/1,000,000 |
| Anchura de la prueba: | 400m m (las especificaciones especiales de las especificaciones estándar pueden ser modificadas para requisitos particulares) |
| Movimiento de la prueba: | Max.700 milímetro (incluyó el accesorio) |
| Resolución del movimiento: | 0.01m m |
| Gama de velocidad: | 0.001-20inches/min |
| Dimensión de la máquina de la referencia: | 800×530×1600m m (ayuda de L*W*H) modificada para requisitos particulares |
| Poder: | 1 fase 220V 50/60Hz |
| Embalaje | Caja estándar de la madera contrachapada de la exportación |
| Sistema de la fuerza | el servo conduce + impulsión del motor servo + del tornillo de la bola de la precisión |
| Sistema de control | Transmisión mecánica + TM2101 + control de sistema de comando y de control del pulso |
| Sistema de la medida y de control | TM2101 y sistema de control; el regulador principal utiliza el procesador de 32 bits más avanzado del BRAZO en el siglo XXI, la velocidad de proceso de los estándares comunes del ordenador de la Pentium-clase, comparado al funcionamiento total tradicional del sistema de control de SCM de 8 yuan grandemente más arriba mejorada, más rápida operación, exactitud de control |
Obtenga los datos |
Los componentes claves son la mayoría del establo y de la ultra-precisión de América usada 24 ANUNCIOS del yuan, la tasa de muestreo de hasta 2000 veces/sec, puede capturar el poder del proceso instantáneo del cambio, el fichero entero, sin importar resolución de hasta 1.000.000 que ponen en un índice |
| Regulación del movimiento: | Cuenta del codificador de la dislocación con tecnología de cuatro frecuencias De modo que la dislocación de cuatro veces la poder hasta 0.0005m m de la resolución |
| Dispositivos de seguridad: | 1. sobrecarga, dispositivo de la parada de emergencia 2. los dispositivos superiores y más bajos del límite del viaje
3. la prueba es dispositivo de cierre automático terminado
|
|
|
ASTM D903, ASTM E8 CNS11888, JIS K6854, PSTC7 ASTM D903, GB/T16491CNS-11888, JIS K6854, PSTC-7, ASTM E4, ASTM D828, ASTM D882, ASTM, D1938, ASTM D 412, ISO 8339ASTM D3330, ASTM F88, ASTM F904, ISO 37, JIS P8113, QUARTERBACK/T 2358, QUARTERBACK/T 1130, ISO 527, ISO 178 y otro estándares. |
Servicios de atención al cliente:
Instalación de Ø
Entrenamiento de Ø (empleados de entrenamiento del cliente)
Calibración de Ø
Mantenimiento preventivo de Ø
Piezas de recambio de Ø
Ayuda de Ø vía el teléfono o Internet
Diagnosis de Ø y reparación in situ/diagnosis y reparación en línea
Produciremos las máquinas según requisitos confirmados del PO. Photoes de ofrecimiento para mostrar proceso de producción.
Después de la producción del final, photoes de la oferta al cliente a confirmar otra vez con la máquina. Entonces haga propia calibración de la fábrica o la calibración de los terceros (como requisitos de cliente). Compruebe y pruebe todos los detalles y después arregle el embalaje.
Entregue los productos en tiempo de envío confirmado e informe al cliente.
