Datos del producto:
|
| Frecuencia máxima: | 20Hz/50Hz/50-100Hz. | Amplitud máxima del actuador: | ±75mm, indicando accuracy±0.5%FS. |
|---|---|---|---|
| Istance entre las columnas: | 600m m | Alimente: | 650~1200m m |
| Marca: | GSKA | Max Dynamic Test Force: | ±30kN; fluctuación dinámica: ≤±1%FS. |
| Power: | Electronic | Velocidad: | 0.01mm/min~500mm/min |
| Alta luz: | Probador extensible universal,Máquina de prueba universal |
||

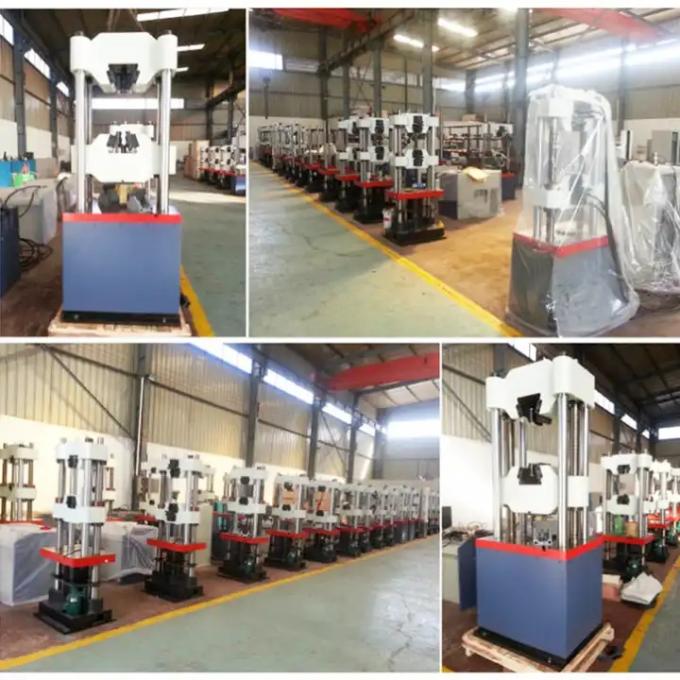

Máquina de prueba hidráulica serva dinámica estática de la máquina de prueba del universal/MTS
Descripción de programa:
La dinámica serva electrohidráulica 30KN y la máquina de prueba universal estática se compone de la máquina principal (actuador linear servo 200KN), de la tirada de la presión hydráulica, del módulo del conductor de la presión hydráulica, de un sistema de la estación de bomba serva del voltaje constante (el flujo es 90L/min y la presión de sistema es 21MPa), de regulador servo monocanal completamente digital, de la impresora del ordenador, del software relacionado de la prueba y de otros accesorios necesarios.
1. Máquina principal:
La máquina principal tiene estructura doble del marco de la columna, con el actuador servo del trazador de líneas 30KN debajo dentro del marco principal de la máquina. La tirada forzada de la presión hydráulica se monta respectivamente en el haz y el top del pistón del actuador. El ajuste del haz adopta la elevación hidráulica, la fijación con abrazadera hidráulica y la estructura floja elástico, garantizar que el haz es estable y confiable en la prueba, y asegurarse de que el haz es cerrado e inmueble en el estado de ninguna prueba. La superficie exterior de la columna adopta el proceso duro de electrochapado del cromo, mejorando con eficacia la capacidad de la resistencia de desgaste de la columna así como la capacidad anticorrosión, también hace el aspecto de la máquina principal mejor.
La máquina principal posee características de la estructura compacta, haz de elevación liso, estante rígido, fijación con abrazadera confiable del espécimen, buena centrando capacidad y fácil montaje y fijación con abrazadera; y equipado de los diversos apretones y dispositivos de la prueba del ambiente, sus funciones de prueba pueden ser extendidas.
2. Actuador:
El actuador servo del trazador de líneas es el componente de la máquina de prueba, la fuerza de la base de la prueba de los rendimientos de la máquina a través del actuador. Uno mismo-se diseña y se fabrica con nuestra propia tecnología, montada por debajo el máquina-máquina, integrado por cuerpo del actuador, el módulo de control de la presión hydráulica y el sensor.
3. Tirada forzada de la presión hydráulica:
La tirada forzada de la presión hydráulica se compone de tirada y del módulo de la presión hydráulica. La función de la tirada de la presión hydráulica está afianzando el espécimen con abrazadera, y se compone de cuerpo del accesorio, afianzando el pistón, el mandíbula y los accesorios con abrazadera relacionados. Afianzando el cilindro del aceite con abrazadera se integra en el cuerpo del accesorio, adoptando método de fijación con abrazadera bidireccional, sin importar el cambio de la anchura del espécimen, él puede garantizar siempre la concentricidad del espécimen. Afianzando partidos del cuerpo con abrazadera del pistón y del accesorio, la liquidación apta es menos, haciendo la vida de servicio de cuerpo del accesorio más de largo.
| Capacidad máxima | 5kg, 10kg, 25kg, 50kg, 100kg, 250kg, 500kg, 1000kg, 2000kg, 5000kg (es opcional.) puede fijar |
| Método de la inducción: | Célula de carga de la precisión (sensor) |
| Capacidad de carga máxima: | 5000kg |
| Resolución/exactitud de la fuerza: | ± 0,5% |
| Clase de la exactitud: | 0,5 |
| Resolución: | 1/1,000,000 |
| Anchura de la prueba: | 400m m (las especificaciones especiales de las especificaciones estándar pueden ser modificadas para requisitos particulares) |
| Movimiento de la prueba: | Max.700 milímetro (incluyó el accesorio) |
| Resolución del movimiento: | 0.01m m |
| Gama de velocidad: | 0.001-20inches/min |
| Dimensión de la máquina de la referencia: | 800×530×1600m m (ayuda de L*W*H) modificada para requisitos particulares |
| Poder: | 1 fase 220V 50/60Hz |
| Embalaje | Caja estándar de la madera contrachapada de la exportación |
| Sistema de la fuerza | el servo conduce + impulsión del motor servo + del tornillo de la bola de la precisión |
| Sistema de control | Transmisión mecánica + TM2101 + control de sistema de comando y de control del pulso |
| Sistema de la medida y de control | TM2101 y sistema de control; el regulador principal utiliza el procesador de 32 bits más avanzado del BRAZO en el siglo XXI, la velocidad de proceso de los estándares comunes del ordenador de la Pentium-clase, comparado al funcionamiento total tradicional del sistema de control de SCM de 8 yuan grandemente más arriba mejorada, más rápida operación, exactitud de control |
Obtenga los datos |
Los componentes claves son la mayoría del establo y de la ultra-precisión de América usada 24 ANUNCIOS del yuan, la tasa de muestreo de hasta 2000 veces/sec, puede capturar el poder del proceso instantáneo del cambio, el fichero entero, sin importar resolución de hasta 1.000.000 que ponen en un índice |
| Regulación del movimiento: | Cuenta del codificador de la dislocación con tecnología de cuatro frecuencias De modo que la dislocación de cuatro veces la poder hasta 0.0005m m de la resolución |
| Dispositivos de seguridad: | 1. sobrecarga, dispositivo de la parada de emergencia 2. los dispositivos superiores y más bajos del límite del viaje
3. la prueba es dispositivo de cierre automático terminado
|
|
|
ASTM D903, ASTM E8 CNS11888, JIS K6854, PSTC7 ASTM D903, GB/T16491CNS-11888, JIS K6854, PSTC-7, ASTM E4, ASTM D828, ASTM D882, ASTM, D1938, ASTM D 412, ISO 8339ASTM D3330, ASTM F88, ASTM F904, ISO 37, JIS P8113, QUARTERBACK/T 2358, QUARTERBACK/T 1130, ISO 527, ISO 178 y otro estándares. |
Servicios de atención al cliente:
Instalación de Ø
Entrenamiento de Ø (empleados de entrenamiento del cliente)
Calibración de Ø
Mantenimiento preventivo de Ø
Piezas de recambio de Ø
Ayuda de Ø vía el teléfono o Internet
Diagnosis de Ø y reparación in situ/diagnosis y repai en línea
Persona de Contacto: Ms. Kris Zhang
Teléfono: 0086-0769-85914911
