Datos del producto:
|
| Voltaje de impulso: | CA 1kv/1.2-50us (pico) Lmin | Corriente clasificada de la prueba: | ≥10000A |
|---|---|---|---|
| Gama de la adquisición del voltaje: | 0-1000v | Resolución del voltaje: | 0.01V |
| Duración actual máxima de funcionamiento: | ≥10ms5.5. | Exactitud de la adquisición de la temperatura: | ≤±1.5ºC |
| Nombre de la marca: | GSKA | Certificación: | CE SGS ROHS UL CE |
| Alta luz: | Cámara ambiental de la humedad,Cámara de la prueba de la humedad |
||

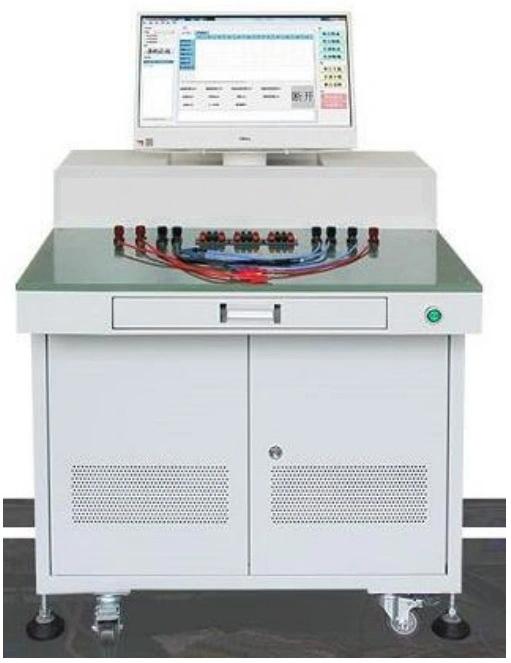

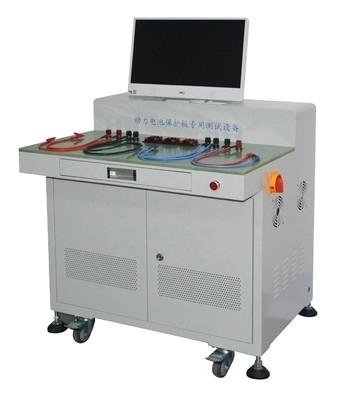

Probador del cortocircuito del voltaje de impulso de la CA 1KV para la batería de litio
Uso del producto:
El equipo del cortocircuito de la batería se utiliza principalmente para la prueba de la verificación de la seguridad de las pilas de batería del poder, de los monómeros, de los módulos, de las baterías del Paquete-nivel y de las partes estructurales de nuevos proyectos de energía. Simule la situación del cortocircuito de pilas de batería, de células, de módulos, y de baterías del Paquete-nivel durante uso, el transporte y el almacenamiento de evaluar el funcionamiento de la seguridad de baterías. Presente el uso real de baterías o de sistemas en el laboratorio, encuentre y solucione los problemas, optimice el diseño de producto, y mejore la calidad del producto
Manual del producto:
1. Uso del equipo del cortocircuito de la batería: Se utiliza principalmente para la prueba de la verificación de la seguridad de las pilas de batería del poder, de los monómeros, de los módulos, del PAQUETE y de otras piezas del batería y estructurales de nuevos proyectos de energía. Simule la situación del cortocircuito de pilas de batería, de monómeros, de módulos y de baterías del PAQUETE durante uso, el transporte y el almacenamiento de evaluar el funcionamiento de la seguridad de la batería. Presente el uso real de baterías o de sistemas en el laboratorio, encuentre y solucione los problemas, optimice el diseño de producto, y mejore la calidad del producto.
2. El equipo del cortocircuito de la batería se compone de una caja de control del cortocircuito, de un arco del vacío que extingue el dispositivo, de un cableado terminal del cortocircuito, de un sistema de adquisición de datos y de un ordenador para el análisis de datos.
Descripción del diseño del equipo del cortocircuito de la batería:
El equipo del cortocircuito se diseña basado en los requisitos de los diversos estándares de la prueba del cortocircuito de la batería, es decir, resuelve el control de calidad de CB31467.31CB31485UU25801SAE J24641SAEJ2929UN38.3ECER100IEC6213UL1642/T 743 y “ahorro de la energía del plan 863i” y el vehículo Major Projects - 2008 especificaciones de prueba de ión de litio de funcionamiento de la batería del poder de EV y otros estándares de New Energy; los dispositivos del cortocircuito deben resolver la gama de la resistencia interna según el 5m2&10m2&40m&80m&100m2 <5m or="">estándar<10m or=""><20m or=""><50m or=""> para obtener la corriente máxima del cortocircuito de la prueba; el diseño de circuito del dispositivo del cortocircuito puede también soportar el impacto de una corriente grande de 16000A, así que elegimos la succión mecánica del grado industrial
satisfaga el estándar:
1. “Baterías de ión de litio y sistemas del poder CB31467.3 para no. 3 de los vehículos eléctricos: Requisitos y métodos de prueba de seguridad”
2.CB/T 31485-2015 “requisitos y métodos de prueba de seguridad para las baterías del poder para los vehículos eléctricos”
Control de calidad T 743-2006 “baterías de ión de litio para los vehículos eléctricos”
CB/T 18332-2015 “baterías del aire del cinc para los vehículos eléctricos”
5. Ji 2580-2013 “estándares de seguridad de la batería del vehículo eléctrico”
6. SAND99-0497 “estándar automotriz americano de la prueba de la batería del poder”
7. Seguridad eléctrica y híbrida del SAE J2464 “del vehículo eléctrico de la carga y del almacenamiento de energía y prueba del abuso”
8. Estándar de seguridad del SAE J2929-2013 “para los sistemas de batería de la propulsión del vehículo eléctrico y híbrido. “batería recargable Litio-basada” y
otros estándares de la prueba
| parámetro técnico | |
| Voltaje de impulso | Lmin de la CA 1kv/1.2-50us (pico) |
| Características de la acción | Estado frío tirón-en el voltaje 66%Us |
| Cubo frío 30%Us, *5%Us del voltaje del lanzamiento | |
| Tiempo de la acción | Tirón-en tiempo/tiempo del lanzamiento: 20ms |
| Duración actual máxima de funcionamiento | ≥10ms5.5. |
| Gama de la adquisición del voltaje | 0-1000v |
| Resolución del voltaje | 0.01v |
| Exactitud de la medida del voltaje | el ±0.5% (completo) |
| Canal del sistema del voltaje | El canal del estándar 1, aislado entre los canales, puede apoyar la extensión |
| Corriente clasificada de la prueba | ≥10000A |
| Corriente de funcionamiento máxima | ≥15000A |
| Corriente máxima del pulso | ≥16000A |
| Gama actual de la adquisición | 0-15000A |
| Exactitud actual de la medida | 1000A-15000A, la exactitud es el ±0.5% |
| Resolución actual | 0.1A |
| Canal actual de la adquisición | El canal del estándar 1, aislado entre los canales, puede apoyar la extensión |
| Gama de la adquisición de la temperatura | -200-1350ºC |
| Exactitud de la adquisición de la temperatura | ≤±1.5ºC |
| canal de la adquisición de la temperatura | Los 12 canales estándar, aislados entre los canales, pueden apoyar la extensión |
| Frecuencia de recopilación de datos | el mslhr de 7.19.1.10, 19 clases puede ser fijado (si el canal de prueba es más que 15 canales al mismo tiempo, la frecuencia de la adquisición se pueden fijar como 20ms-1hr) |
| 7.19.2. Debido al de alta frecuencia de la recopilación de datos, los datos leyeron y registrado por el dispositivo en tiempo real puede ser constante con los datos reales |
|
| Exactitud de registración del tiempo de ejecución | el ≤±0.1% (completo) |
| Datos de prueba | El voltaje/los datos actuales/de la temperatura se exhibe y se registra en el control el software en tiempo real, y el voltaje/la curva actual/de la temperatura/del tiempo es dibujado automáticamente |
| manera de controlar | Usando control remoto de la pantalla táctil + teledirigido + ordenador (para los datos supervisión del análisis y del vídeo) |
| cortocircuito | Mecánico tirón-en (contactor neumático tirón-en, desconexión forzada síncrona dispositivo cuando está desconectado) + arco del vacío que extingue el dispositivo |
| Condición del atajo del cortocircuito | El cortocircuito puede ser parado fijando parámetros del voltaje y del tiempo |
| Resistencia del circuito del dispositivo | <5m>5m&10m&40m&80m&<10m><20m><50m><100m>
valoró corrientes de la prueba para satisfacer 10000A, 10000A, 5000A, 5000A, 3000A, respectivamente. Incluye los componentes eléctricos dentro y fuera del dispositivo + el interno resistencia del cable + la resistencia interna del accesorio. |
| Cableado terminal del cortocircuito | <5m>5m&10m&40m&80m&<10m><20m><50m><100m>
la longitud de la línea incorrecta no es menos de 6 metros, y hay 5 pares en total. La superficie transversal del alambre de cobre suave en el extremo de la salida del dispositivo no es ² menos de 2000m m |
| Modo de la transferencia de la resistencia interna del cortocircuito | La transferencia manual, un extremo del alambre terminal del cortocircuito es una nariz directa, cuál se puede fijar por los pernos con los agujeros del tornillo del contactor, y el otro el extremo es una abrazadera de la batería con los terminales de cobre, que se pueden afianzar con abrazadera directamente encendido los polos positivos y negativos de la batería para substituirlo se pueden substituir cerca simplemente eliminación de los pernos de fijación |
| Tiempo de respuesta de la prueba del cortocircuito (comienzo del cortocircuito cerca a completamente cerrado) |
≤10ms |
| Vida mecánica | 300.000 veces |
| Vida eléctrica | 50.000 veces |
| Distancia teledirigida | Ninguna barrera sólida 10m |
| tiempo del cortocircuito | 0-9999H59M59S puede ser fijado |
