Datos del producto:
|
| Empuje del seno: | 600kgf | Dislocación continua: | 51m m |
|---|---|---|---|
| Aceleración máxima: | 981m/s2 | Dé un plazo del momento excéntrico: | >190N.m |
| Gama de frecuencia: | 5~2000Hz | Maximum Speed: | 2m/s |
| Diámetro móvil de la bobina: | Φ150mm | Carga máxima: | 120Kg (petición 45Kg del cliente) |
| Alta luz: | Probador de la vibración,Máquina de la prueba de vibración |
||

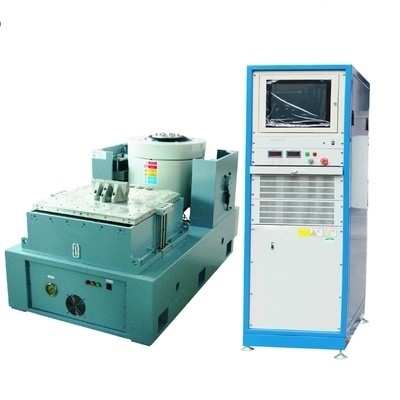

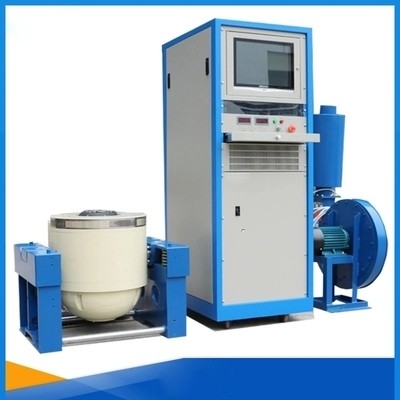

La vertical del OEM/el amplificador horizontal de la tabla de la prueba de vibración hizo salir 8kVA
Alta primera frecuencia de la resonancia de la orden y el ancho usando frecuencia:
Optimice el diseño de la estructura esquelética de la armadura, para fortalecer especialmente el diseño de los puntos débiles tales como la placa de ángulo esquelética de la transmisión de la fuerza de la estructura tradicional de la armadura, que mejora con eficacia la rigidez de la transmisión de la fuerza. La nueva estructura del cilindro del anillo fortalece el agujero del pegamento y aumenta la tiesura de la bobina. Aumentó perceptiblemente la frecuencia de primer orden de la resonancia de la bobina móvil, excediendo la calidad similar internacional
Alta confiabilidad del bobinado del inducido:
La nueva estructura original y el nuevo proceso del anillo del refuerzo del bobinado del inducido perceptiblemente mejorar la confiabilidad de la resistencia de la vibración del bobinado del inducido en el ambiente de trabajo del empuje grande, de la alta vibración de la aceleración, del choque y de la temperatura alta.
Refrigeración por aire de la eficacia alta:
Diseño innovador del túnel del aire de enfriamiento: la estructura mejorada de la toma de aire, anillo magnético superior substituye el tipo circular entrada del agujero de aire; la bobina de la excitación adopta el paso de aire del panal y el anillo magnético medio adopta el tipo doble viento del flujo de aire. La pista y el anillo magnético más bajo adoptar una nueva estructura tal como un tubo de aire acuncado, que mejora perceptiblemente el efecto de enfriamiento.
. Prueba de vibración sinusoidal:
Los parámetros de control de la prueba de vibración del seno son principalmente dos, a saber la frecuencia y la amplitud. Según el cambio y el invariante de la frecuencia divididos en de frecuencia fija y el barrido dos. La prueba de frecuencia fija se utiliza principalmente para:
A) Proceso de la frecuencia de la resonancia: la frecuencia de la vibración del producto encontrado en la frecuencia de la frecuencia evidente de la resonancia, las disposiciones de los parámetros de la vibración de la amplitud de la vibración para evaluar la resistencia del producto a la vibración de la resonancia.
B) Resistencia al proceso constante de la frecuencia: En el producto sabido usando las condiciones ambiente de la frecuencia de la vibración, se puede utilizar para determinar la frecuencia de la prueba de vibración, el propósito es evaluar el producto en una frecuencia dada del riesgo para soportar la vibración.
Parametrización para la optimización del tratamiento de sistema
| Tabla de la vibración | |
| Empuje del seno | 600kgf |
| Empuje al azar | 600kgf |
| Empuje del impacto | 1200kgf |
| Gama de frecuencia | 5~2000Hz |
| Dislocación continua | 51m m |
| El impacto de la dislocación | 51m m |
| Velocidad máxima | 2m/s |
| Aceleración máxima | 981m/s2 |
| Diámetro móvil de la bobina | Φ150mm |
| Dé un plazo del momento excéntrico | >190N.m |
| Punto de conexión de la carga | piont 6 |
| Masa equivalente de piezas móviles | 6kg |
| Las encimeras atornillan el tamaño (el estándar) | M8 |
| Tabla de disposición del tornillo (diámetro, circunferencia) | 8 en Φ100mm, 8 en Φ, 200m m. |
| Frecuencia axial del aislamiento | <3Hz |
| Carga máxima | 120Kg (petición 45Kg del cliente) |
| Salida del flujo magnético | <1mT |
| Dimensiones (sin el empaquetado) (L×W×H) | 1600mm×985mm×850m m |
| Peso de la tabla de la vibración | 1850kg |
| Salida del amplificador | 8kVA |
| SNR | >65dB |
| Protección de sistema | El amplificador de potencia entero tiene: La sobretensión de la rejilla, la fase de la red eléctrica del undervoltage, el fracaso lógico, la protección del módulo de poder, la temperatura del módulo de poder, la sobreintensidad de corriente de la salida, la sobretensión de la salida, la fuente de alimentación, la temperatura de las unidades de dislocación, del cuerpo de las unidades, el acoplamiento externo, el circuito de protección del etc., cuando ocurre cualquier falta, apagan la salida, el sonido y la alarma ligera. Además de la protección antedicha, también tiene valores protectores de la protección de la tolerancia, dispositivos de un RMS de la función de la parada de emergencia, tales como mejora del funcionamiento. |
| Voltaje de la salida nominal | 120Vrms |
| Eficacia del amplificador | el >95% |
| Fan | |
| Poder | 0.75kW |
| Circulación de aire | 0.3m3/s |
| Diámetro del conducto | 120m m |
| Presión | 0.048kgf/cm2 |
| Tabla de extensión vertical | |
| Tamaño de la tabla | 600mm×600m m |
| Masa equivalente | 23kg |
| Frecuencia superior | 2000Hz |
| Materiales de la encimera | De aluminio |
| Diapositiva horizontal | |
| Tamaño de la tabla | 600mm×600m m |
| Grueso | 30m m |
| Peso de las encimeras | 36kg |
| Frecuencia | 2000Hz |
| Llevar número | 1 |
| Llevar el peso | 0.58kg |
| Peso del conector | 1.4kg |
| Carga máxima | 300kg |
| Materiales de la encimera | De aluminio |
Servicios de atención al cliente:
Instalación de Ø
Entrenamiento de Ø (empleados de entrenamiento del cliente)
Calibración de Ø
Mantenimiento preventivo de Ø
Piezas de recambio de Ø
Ayuda de Ø vía el teléfono o Internet
Diagnosis de Ø y reparación in situ/diagnosis y reparación en línea
