Datos del producto:
|
| Peso vertical del probador de la vibración: | Sobre 5800kg | Choque Pulze: | seno |
|---|---|---|---|
| Tipo: | vibración de 3 ejes | Poder: | Electrónico |
| Max Acceleration: | 30m m | Gama de frecuencia: | 200 herzios |
| Enfriamiento: | Refrigeración por aire | Palabra clave: | máquina de prueba de la vibración |
| Alta luz: | Probador de la vibración,Máquina de la prueba de vibración |
||

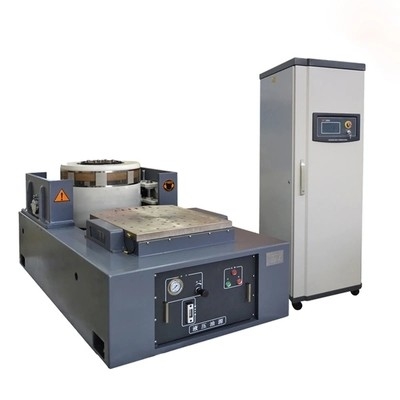

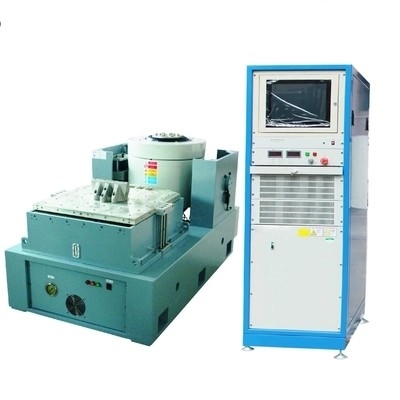

32 KVA integraron la máquina 3 AXIS de la prueba de resistencia de la vibración a prueba de explosiones
Ventaja del sistema de control de la vibración:
A. La primera producción nacional, con el nivel internacional de la corriente principal de instrumento de control digital de la vibración, con muchos años de tecnología de la acumulación de la tecnología y del control perfecto, el mercado ha instalado más de 5000 unidades;
B. El control a circuito cerrado es observado por el procesador de DSP y la PC es independiente del lazo de control, que asegura la eficacia en tiempo real y alta del sistema de control.
C. el proceso de diseño de poco ruido para 24 mordió ADC y DAC, 32 DSP flotantes, con el rango dinámico más grande que 120dB.
D. El rango dinámico del control estocástico es más grande que el de 90dB.
Gama de frecuencia controlable de E. Sinusoidal a 10, 000 herzios, gama de frecuencia controlable al azar a 20000Hz.
F. El número de líneas espectrales en prueba al azar puede ser hasta 6400 líneas.
Tipos del G. 13 de funciones de control para ayudarle fácilmente completo toda clase de prueba de vibración.
H. Sinusoidal más seno externo de la banda ancha al azar de la ayuda.
I. tanto como 20 ajustes de los controles de seguridad y el entrelazar para maximizar la seguridad de los probadores, muestras y tabla de la sacudida
equipo.
J. el software de la PC se basa en el sistema operativo Windows, interfaz gráfica, ventana rica, tipo del cursor, fuente, color y así sucesivamente puede ser modificado fácilmente.
Los informes de prueba de K. Professional pueden ser generados automáticamente después de que la prueba se termine en un formato que apoye palabra, el pdf y la impresión directa.
| Artículo | Especificación |
| Sistema de generador electrodinámico de la vibración | |
| Fuerza clasificada (pico) debajo de sinusoidal | 32KN |
| Empuje del impacto | 64KN |
| Gama de frecuencia | 200 herzios |
| Dislocación continua | 59 milímetros p-p |
| Dislocación del impacto | 59 milímetros p-p |
| Velocidad clasificada máxima (pico del pecado) | 2m/s |
| Aceleración máxima (pecado) | 0,53 ² de m/s |
| Diámetro de la bobina móvil | 445 milímetros |
| Esfuerzo de torsión imparcial permisible de la carga | 300 N•m |
| Masa equivalente de piezas móviles | 301 g |
| Frecuencia axial del aislamiento de vibración | 2,5 herzios |
| Carga máxima para la muestra | 500 kilogramos |
| Salida del flujo magnético | <10 gauss=""> |
| Tamaño vertical del probador de la vibración | 4505×2500×840 milímetro (L*W*H, sin paquete) |
| Peso vertical del probador de la vibración | About5800 kilogramo (sin paquete) |
| Amplificador de potencia | |
| De potencia de salida máximo | 32 KVA |
| S/N (ratio señal/ruido) s-/N | DB ≥65 |
| Voltaje de la salida nominal | 100 V |
| Eficacia de conversión | el ≥90% |
| Protección de sistema | Sobretensión de la salida, salida sobre flujo, amplificador sobre temperatura, tabla de la vibración sobre la dislocación, diapositiva horizontal sobre dislocación, fracaso del sistema de enfriamiento, debajo-voltaje de potencia de salida, fracaso de unidad del amplificador, apagón de la excitación, trifásico fracaso de la fuente de alimentación, etc. |
| Tamaño del amplificador de potencia | 1720*1200*850 milímetro (L*W*H, sin paquete) |
| Tabla de extensión vertical | |
| Tamaño de la tabla | 1100 *1100mm |
| Material | Aleación de aluminio |
| Frecuencia de funcionamiento superior | 500Hz (seno) |
| Fan | |
| Poder de la fan | 15 kilovatios |
| Tarifa que sopla | 22 m3/min |
| Regulador de la vibración | |
| Hardware del anfitrión | 2 canal de entrada análogo de voltage/IEPE/electric charge/TEDS (puede ser opcional), 24 pedazos incorporado ADC y fuente actual constante de IEPE y amplificador de la carga por el canal, procesador flotante de 32 bits de DSP, 1 canal de salida del voltaje análogo, 24 resoluciones de DAC; rugoso diseño del chasis con el botón de paro de emergencia y el terminal de la conexión a tierra; |
| Software de control | control del *Random: Ancho de banda 1-5000hz de la prueba, estrategia de varios canales del control de la ayuda, control al azar del límite del canal (el hacer muescas en), etc. |
| * control del seno: El ancho de banda 1-5000hz de la prueba, incluyendo la frecuencia constante, caminando, seno del barrido, apoya el control de varios canales estrategia, control sinusoidal del límite del canal (el hacer muescas en), medida de la distorsión armónica. |
|
| * impacto típico: requisitos electromágneticos de la ayuda según estándares internacionales. | |
| * búsqueda de la resonancia y residir | |
| Sensor de la aceleración | |
| El hardware del anfitrión | La sensibilidad 30pc/g, respuesta de frecuencia 0.5-7000hz, kilometraje 500g, peso 10g, mercado del lado-fin, 6 metro-largos dedicó de poco ruido cable; gama de temperaturas -40°~160° |
| Ordenador | |
| Modelo | LENOVO M4500 |
| Configure | Pulgadas I3-4170-3.7GHz/DDR3-4GB/500GB/17 |
Uso:
La tabla electromágnetica de la vibración es ampliamente utilizada en defensa, la aviación, el espacio aéreo, comunicaciones, electrónica, automóviles, aparatos electrodomésticos, y otras industrias. Este tipo de equipo se utiliza para descubrir las faltas tempranas, simulando las condiciones de trabajo reales y la prueba de fuerza de la estructura, el uso del producto es ancha, la anchura del uso es obvia, el efecto de la prueba es notable y confiable. Onda sinusoidal, FM, barrido, programable, multiplicador de la frecuencia, logaritmo, aceleración máxima, modulación de amplitud, control de tiempo, control informático completo de la función, aceleración fija simple/amplitud fija. Equipo con fracaso continuo para correr 3 meses de prueba, funcionamiento estable, calidad confiable.
Servicios de atención al cliente:
Instalación de Ø
Entrenamiento de Ø (empleados de entrenamiento del cliente)
Calibración de Ø
Mantenimiento preventivo de Ø
Piezas de recambio de Ø
Ayuda de Ø vía el teléfono o Internet
Diagnosis de Ø y reparación in situ/diagnosis y reparación en línea
