Datos del producto:
|
| Frecuencia: | 5-3000 herzios | Fuerza del seno: | 50000N |
|---|---|---|---|
| Fuerza del choque: | 100000N | Cámara de enfriamiento: | Refrigeración por aire |
| Fuente de alimentación: | 3 CA 50Hz de la CA 380V ±10% de la fase | Max.Load: | 800kg |
| Aceleración máxima: | 980m/s2 | Tabla de la diapositiva: | Puede ser modificado para requisitos particulares |
| Resaltar: | Equipo de prueba de la vibración,Sistema de prueba de vibración |
||

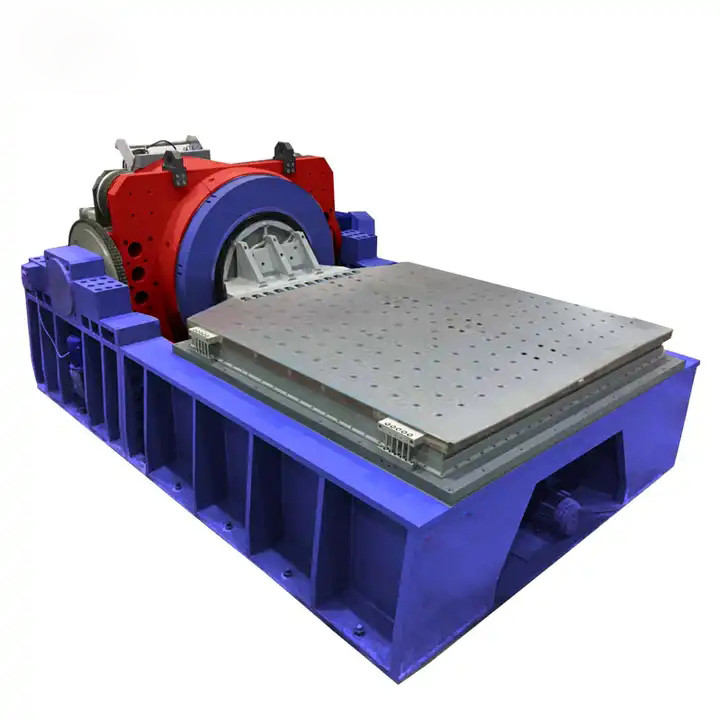

El aire electromágnetico refrescó la máquina de prueba de alta frecuencia de la vibración
Funcionamiento de sistema:
La frecuencia de primer orden de la resonancia es alta y la frecuencia del uso es de par en par el diseño dinámico optimizado de la estructura esquelética, especialmente la estructura débil del escudete esquelético de la estructura móvil de la estructura tradicional, se diseña aumentar la tiesura de la transmisión; el anillo de enrrollamiento fijo del compuesto y la bobina son conectados por el pegamento y el tornillo. El anillo aumenta la nueva estructura del agujero y aumenta la tiesura de la bobina. Mejoró perceptiblemente la frecuencia común de primer orden de la vibración de la bobina móvil, excediendo los productos similares internacionales.
Estructura de enrrollamiento del reliabilityThe de la alta bobina dinámica nueva y nueva tecnología del anillo de enrrollamiento dinámico original del refuerzo perceptiblemente mejorar la confiabilidad de la resistencia de la vibración de la bobina de bobina móvil en alto empuje, el alto ambiente de la vibración de la aceleración, del impacto y de temperatura alta.
Alto diseño eléctrico efficiencyInnovative del conducto de aire de enfriamiento de la tabla de la refrigeración por aire: la estructura mejorada de la toma de aire, anillo magnético superior substituye el tipo circular entrada del agujero de aire por el tipo largo entrada del surco de aire; la bobina de la excitación adopta el paso de aire del panal y el anillo magnético medio adopta el tipo doble del flujo de aire enrolla la pista y el anillo magnético más bajo para adoptar una nueva estructura tal como un tubo de aire acuncado, que mejora perceptiblemente el efecto de enfriamiento.
Ventilador:
El ventilador tiene el tubo de aire único y otro diseño estructural, y la fan tiene buen efecto de enfriamiento y de poco ruido.
Prueba horizontal y vertical:

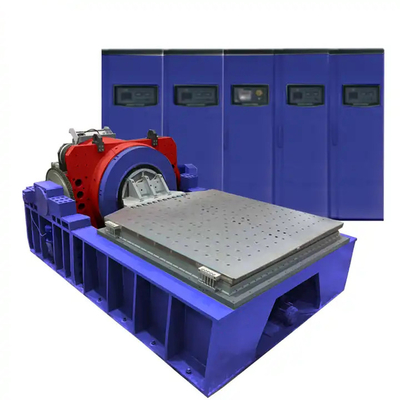

La tabla eléctrica de la vibración con la diapositiva horizontal se puede utilizar para las pruebas horizontales y verticales. La transferencia entre las dos direcciones es simple y fácil mover de un tirón.
Adopte el módulo de IGBT:
Los amplificadores ofrecen los módulos confiables del MOSFET y de IGBT para la altas estabilidad y confiabilidad.
Funcionamiento de la seguridad:
El producto cumple los requisitos estándar europeos de la prueba, y un interruptor de paro de emergencia está instalado en el amplificador de potencia para responder eficazmente a las emergencias. Requisitos de seguridad de la UL y del CE de los E.E.U.U. de las reuniones.
| Artículo | Especificación |
| Sistema de generador electrodinámico de la vibración | |
| Fuerza clasificada (pico) debajo de sinusoidal | 32KN |
| Empuje del impacto | 64KN |
| Gama de frecuencia | 200 herzios |
| Dislocación continua | 59 milímetros p-p |
| Dislocación del impacto | 59 milímetros p-p |
| Velocidad clasificada máxima (pico del pecado) | 2m/s |
| Aceleración máxima (pecado) | 0,53 ² de m/s |
| Diámetro de la bobina móvil | 445 milímetros |
| Esfuerzo de torsión imparcial permisible de la carga | 300 N•m |
| Masa equivalente de piezas móviles | 301 g |
| Frecuencia axial del aislamiento de vibración | 2,5 herzios |
| Carga máxima para la muestra | 500 kilogramos |
| Salida del flujo magnético | <10 gauss=""> |
| Tamaño vertical del probador de la vibración | 4505×2500×840 milímetro (L*W*H, sin paquete) |
| Peso vertical del probador de la vibración | About5800 kilogramo (sin paquete) |
| Amplificador de potencia | |
| De potencia de salida máximo | 32 KVA |
| S/N (ratio señal/ruido) s-/N | DB ≥65 |
| Voltaje de la salida nominal | 100 V |
| Eficacia de conversión | el ≥90% |
| Protección de sistema | Sobretensión de la salida, salida sobre flujo, amplificador sobre temperatura, tabla de la vibración sobre la dislocación, diapositiva horizontal sobre dislocación, fracaso del sistema de enfriamiento, debajo-voltaje de potencia de salida, fracaso de unidad del amplificador, apagón de la excitación, trifásico fracaso de la fuente de alimentación, etc. |
| Tamaño del amplificador de potencia | 1720*1200*850 milímetro (L*W*H, sin paquete) |
